商品の詳細:
お支払配送条件:
|
| 製品名: | ミニ3ポート弁 | 操作: | 手動か空気 |
|---|---|---|---|
| 接続: | 溶接,クランプ,スレッド | 適用する: | 乳製品,食品,飲料,化粧品など |
| バルブボディ: | 直行 | スタンダード: | 3A/ BPE/ FDA |
| 証明書: | CE,3A,ISO | 磨いたもの: | メカニカルSF1,電気 |
| ハイライト: | 弁のチェックバルブ,衛生用サンプルバルブ |
||

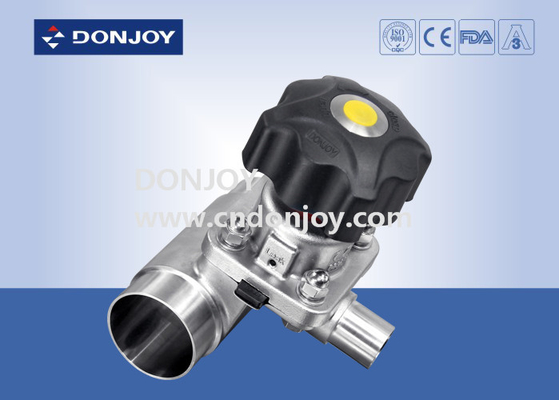

DONJOYサニタリーダイヤフラムバルブ/溶接端付き三方ポートバルブ（プラスチックハンドル付き）
ダイヤフラムバルブの様々な構成
1. ポジショナー/プロセスコントローラー付きダイヤフラムバルブ（IL-TOP）
2. 制御ユニット付きダイヤフラムバルブ（C-Top）
3. バルブ位置レギュレーター
4. 位置センサーモジュール
5. プラスチックハンドル
6. ステンレス鋼ハンドル
7. ステンレス鋼アクチュエーター
8. 電動ダイヤフラムバルブ
9. プラスチックアクチュエーター
10. ボディ：鋳造/鍛造
用途
手動操作のダイヤフラムバルブは、製薬業界の衛生および無菌プロセスでの使用に特化して設計されています。
このバルブは、流量制御と開閉作業に優れています。
ダイヤフラムバルブは、他のバルブと比較して流量特性に優れています。清掃が容易で、粒子を含む物質の処理に適しています。流量制御の適用中にエアポケット現象が発生することはまれです。
動作原理
ダイヤフラムは、ボディシールとシートシールの両方を提供します。外部環境への経路がないため、無菌プロセスに適しています。
バルブが閉じると、ダイヤフラムを支える圧力パッドがボディのシール面に移動します。圧力プレートが移動すると、ダイヤフラムがたわみ、ボディの中心にあるシート領域に押し下げられ、ボディを通る流れの経路を閉じます。ボディと圧力プレートの相互関係により、ダイヤフラムの過圧縮が防止されます。
仕様
|
製品名: |
ミニタイプSS 316Lマルチポートサニタリーダイヤフラムバルブ 溶接端付き三方バルブ |
|
バルブボディ材質: |
SS316L |
|
シール材質: |
シングルシリコーンガスケット/接着PTFE+EPDM/2ピース PTFE+EPDM |
|
最大使用圧力: |
6-8 Bar（ダイヤフラムによる） |
|
最高使用温度: |
-30～150℃ |
|
利用可能なサイズ: |
1/4”-3/4”、DN6-DN15 |
|
利用可能な接続: |
クランプ/溶接/ねじ/特殊接続 |
|
利用可能な規格: |
3A/BPE/DIN/ISO/IDF |
|
操作: |
手動、空気圧 |
|
利用可能な構造: |
ストレート、T字型、U字型、タンク底部 |
|
制御: |
スマートバルブポジショナー/C-TOP制御/位置センサー |
|
証明書: |
3A/54-02 (1580)、PED/97/23/EC、FDA.177.2600 |
|
適切な範囲: |
乳製品、食品、飲料、薬局などの処理用 |
|
バルブボディの製造方法: |
鋳造または鍛造 |
|
位置センサー: |
オプション |
|
梱包詳細: |
各バルブにバブルパック。外装はカートンまたは 合板ケース。またはお客様のご要望に応じて。 |
|
配送詳細: |
通常、T/T頭金受領後20日以内。 |
梱包詳細
各バルブにバブルパック。
外装はカートンまたは合板ケース。
またはお客様のご要望に応じて。
配送詳細
通常、T/T頭金受領後20日以内。
製品図面g

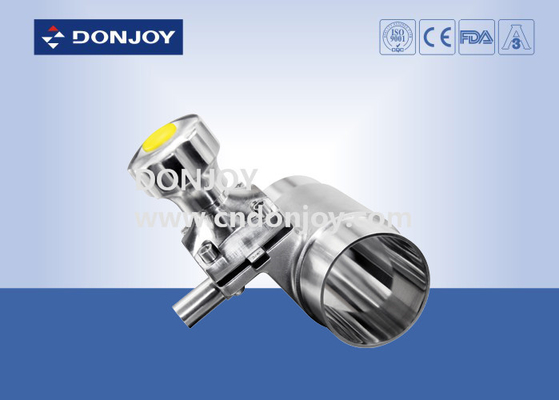

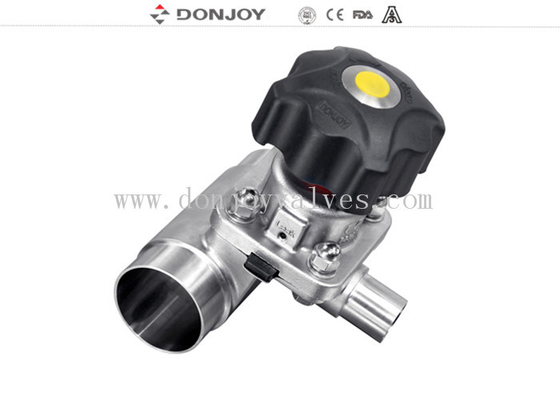

製品表示
タグ：3方ダイヤフラムバルブ、サニタリーバルブ、Donjoyダイヤフラムバルブ
