鋳造体 肺膜弁 OEM弁

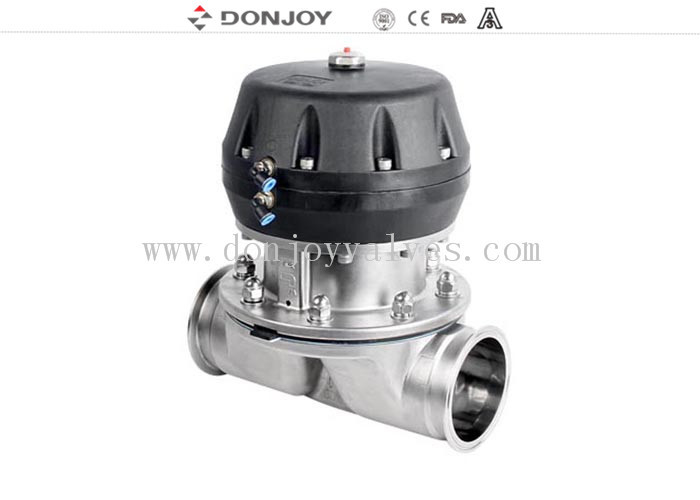

ステンレス鋼SS316L鋳造ボディ空気圧ダイヤフラムバルブ

タグ
プラスチック空気圧アクチュエータ付きサニタリーダイヤフラムバルブ
多機能空気圧ダイヤフラムバルブ
ダブルロケーションシリンダー 空気圧ダイヤフラムバルブ


仕様


 ダイヤフラムバルブのさまざまな構成

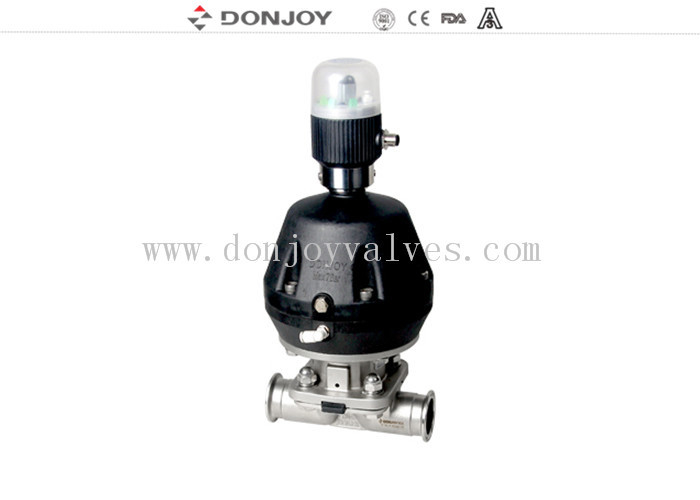

1.      ポジショナー/プロセスコントローラー付きダイヤフラムバルブ (IL-TOP)

2.      制御ユニット付きダイヤフラムバルブ (C-Top)

3.      バルブ位置レギュレーター

4.      位置センサーモジュール

5.      プラスチックハンドル

6.      ステンレス鋼ハンドル

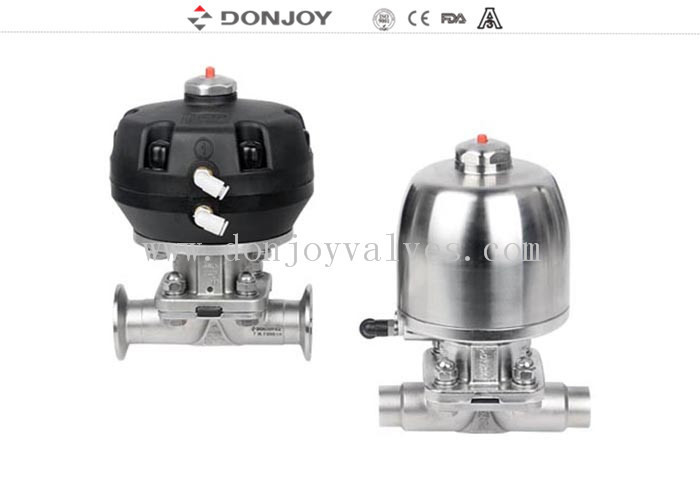

7.      ステンレス鋼アクチュエータ

8.      電動ダイヤフラムバルブ

9.      プラスチックアクチュエータ

10.    ボディ: 鋳造/鍛造

バルブボディ:
鍛造ボディブランクは、ステンレス鋼のインゴットを1つ通し、鍛造プロセスで高温鍛造を提供し、押出成形によってブランク形状が変化し、鍛造後のボディ密度が高くなり、構造がより均一になり、砂穴やその他の不純物がなくなります。その後、加工センターを通じて高精度な機械加工を行います。

鋳造ボディは、金型パラフィンワックスモデルによって作られ、パラフィンワックスモデルはセラミックに浸透し、ボディ全体のワックス型表面に強力なセラミック層を形成します。ワックス型を溶かし、ステンレス鋼溶液を溶かし、冷却後セラミックの外観をノックオフし、ブランクボディが作られます。鋳造サイズは非常に正確で、外観は滑らかで清潔で整然としています。

動作原理

1. ダイヤフラムは、ボディシールとシートシールを提供します。外部環境への経路がないため、無菌プロセスに適しています

2. バルブが閉じると、ダイヤフラムを支える圧力パッドがボディのシール面に移動します。圧力プレートが移動すると、ダイヤフラムがたわみ、ボディの中心にあるシート領域に押し下げられ、ボディを通る流れの経路が閉じられます。

3. ボディと圧力プレートの相互関係により、ダイヤフラムの過度の圧縮が防止されます

4. バルブは手動操作と空気圧操作のソレノイドバルブ制御トップが可能です

ダイヤフラムバルブの証明書

1.すべての合成樹脂と添加剤は、FDA認証に準拠しています。

2.材料の化学組成、物理的特性、製造プロセスが文書化されています。

3.3-aの一貫性認証

4.CE-PED/97/23/EC

5.EN 10204-3.1

用途:

ダイヤフラムバルブは、手動または空気圧で作動し、製薬業界の衛生および無菌プロセスでの使用のために特別に設計されています。

このバルブは、流量制御と開閉制御に優れています。

ダイヤフラムバルブは、他のバルブと比較して流量の点で優れています。清掃が容易で、粒子を含む物質の処理に適しています。流量制御の適用中にエアポケットの現象はまれです。

マルチポートダイヤフラムバルブの組み合わせ

SPA構成とGMP構成

製品図面


タグ: サニタリーバルブ、薬局バルブ、ダイヤフラムバルブ
