SS316L 薬局衛生用弁 SSハンドル付き

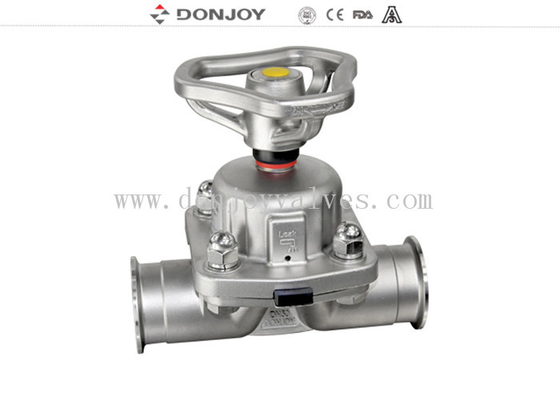

SS316L薬局ダイアフラムバルブ（SSハンドル、FDAメンブレン付き）

仕様

説明

ダイアフラムバルブの様々な構成

1.      ポジショナー/プロセスコントローラー（IL-TOP）付きダイアフラムバルブ

2.      制御ユニット（C-Top）付きダイアフラムバルブ

3.      バルブ位置レギュレーター

4.      位置センサーモジュール

5.      プラスチックハンドル

6.      ステンレス鋼ハンドル

7.      ステンレス鋼アクチュエーター

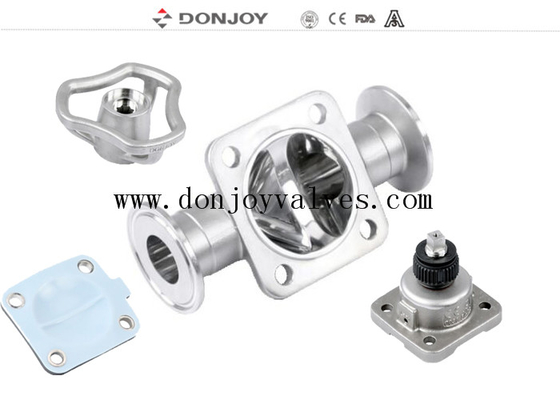

バルブ本体:
鍛造ボディステンレス鋼のインゴットを鍛造し、高温鍛造によって形状を変化させ、押出し成形することで、本体密度が高まり、構造が均一になり、砂穴などの不純物がなくなります。その後、加工センターで高精度な機械加工を行います。

鋳造ボディ金型ワックスモデルで作成され、パラフィンワックスモデルがセラミックに浸透し、ワックスモデルの表面全体に強固なセラミック層を形成します。ワックスモデルを溶かし、ステンレス鋼溶液を溶かし込み、冷却後、セラミックの外観を落とし、ブランクボディが完成します。鋳造サイズは非常に正確で、外観は滑らかで清潔です。

動作原理

1. ダイアフラムは、本体シールとシートシールを提供します。外部環境への経路がないため、無菌プロセスに適しています。

2. バルブが閉じると、ダイアフラムを支える圧力パッドが本体のシール面に移動します。圧力プレートが移動すると、ダイアフラムがたわみ、本体の中心にあるシート領域に押し付けられ、本体を通る流れの経路が閉じられます。

3. 本体と圧力プレートの相互関係により、ダイアフラムの過圧縮を防ぎます。

4. バルブは手動操作と空圧操作の電磁弁制御トップが可能です。

図面

ダイアフラムバルブの証明書

1. すべての合成樹脂と添加剤は、FDA認証に準拠しています。

2. 材料の化学組成、物理的特性、製造プロセスが文書化されています。

3. 3-aの一貫性認証

4. CE-PED/97/23/EC

5. EN 10204-3.1

用途:

手動または空圧で作動するダイアフラムバルブは、製薬業界の衛生および無菌プロセスでの使用のために特別に設計されています。

このバルブは、開閉制御だけでなく、流量制御にも優れています。

ダイアフラムバルブは、他のバルブと比較して流量の点で優れています。清掃が容易で、粒子を含む物質の処理に適しています。流量制御の適用中にエアポケットの現象はまれです。

マルチポートダイアフラムバルブの組み合わせ

SPA構成とGMP構成
