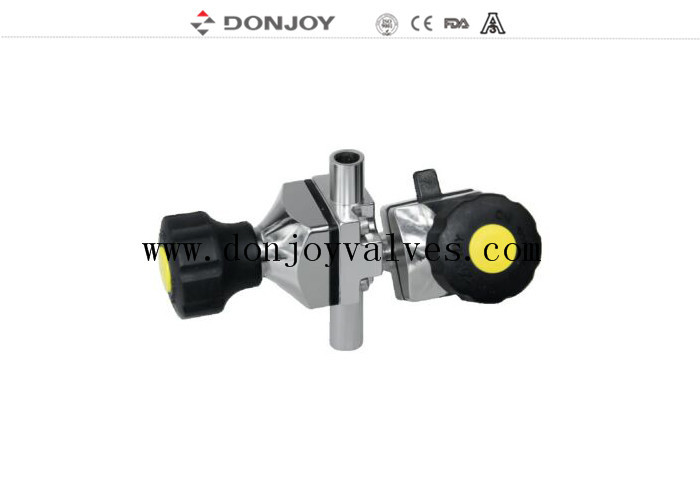

ドンジョイ パンネマティック マルチポート 衛生用弁 DN15

Donjoy 空気圧マルチポートサニタリーダイアフラムバルブ DN15

仕様


説明
 ダイアフラムバルブのさまざまな構成
 1.      ポジショナー/プロセスコントローラー付きダイアフラムバルブ（IL-TOP）
 2.      制御ユニット付きダイアフラムバルブ（C-Top）
 3.      バルブ位置レギュレーター
 4.      位置センサーモジュール
 5.      プラスチックハンドル
 6.      ステンレス鋼ハンドル
 7.      ステンレス鋼アクチュエーター
 8.      電動ダイアフラムバルブ
 9.      プラスチックアクチュエーター
 10.    本体：鋳造/鍛造


動作原理

1. ダイアフラムは、本体シールとシートシールを提供します。外部環境への経路がないため、無菌プロセスに適しています。

2. バルブが閉じると、ダイアフラムを支える圧力パッドが本体のシール面に移動します。圧力プレートが移動すると、ダイアフラムがたわみ、本体の中心にあるシート領域に押し下げられ、本体を通る流れ経路が閉じられます。

3. 本体と圧力プレートの相互関係により、ダイアフラムの過圧縮が防止されます。

4. バルブは手動操作と空気圧操作のソレノイドバルブ制御トップが可能です。

ダイアフラムバルブの証明書

1. すべての合成樹脂と添加剤はFDA認証に準拠しています。

2. 材料の化学組成、物理的特性、製造プロセスが文書化されています。

3. 3-aの一貫性認証

4. CE-PED/97/23/EC

5. EN 10204-3.1

バルブのダイアフラム

1. EPDM+PTFE（接着）ダイアフラムタブレットは、高い耐薬品性、高い安定性、優れた柔軟性、長寿命、高いシール性、コード劣化なし、温度変動の影響を受けない優れた性能を発揮し、熱サイクル、冷サイクル、または蒸気消毒システムでも同様です。

仕様：1～3インチ、DN20～DN80

温度：-20～120度

2. EPDM+PTFE（分離） ダイアフラムの許容誤差を減らし、ダイアフラムの耐用年数を延ばすことができます

仕様：1～4インチ、DN20～DN100

温度：-20～150度

3 シングルシール（EPDM/SILICONE/FPM）、ゴムダイアフラムは加硫繊維層を埋め込み、その機械的特性を向上させ、圧力と温度におけるダイアフラムは高いシール安定性を持ち、ステンレス鋼ボルトで繊維を強化して硬化させ、ゴムと金属のより良い結合を保証します。そのため、真空環境での使用に適しています。

仕様：1～4インチ、DN20～DN100

温度：-10～120度

4. ミニタイプダイアフラムガスケット（EPDM、SILICONE、FPM、EPDM+PTFE）

仕様：1/4インチ-3/4インチ、DN6-DN15

温度：-20～150度

表面処理：

1. 機械研磨の場合：内側Ra＜0.5μm、外側：1～4インチサンドブラスト、1インチ以下は鏡面研磨

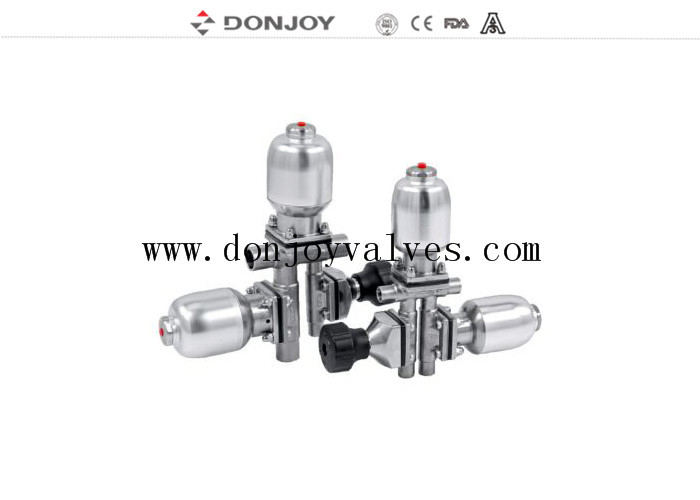

バルブの組み合わせ

GMPバルブ：主に高純度水またはその他の水分配システムの垂直管路で使用され、パイプラインのデッドレッグを効果的に削減できます。バルブの1つを垂直位置に配置すると、出口は細菌繁殖やプロセス交差感染のないサンプル口になります。

SAPバルブ：主に水平パイプラインシステムで使用され、ホストバルブを水平位置に配置し、特定の自己排出角度を維持し、ホストバルブ水路の最低排出点にある通路穴。
