商品の詳細:
お支払配送条件:
|
| 製品名: | バターフライバル | 材料: | 304 / 316L |
|---|---|---|---|
| サイズ: | DN10 - DN300、1/2」- 12" | 操作: | パンネマティックアクチュエーター |
| 接続: | クランプ | 特徴: | アルミニウムアクチュエータ付き |
| 構造: | 蝶 | ||
| ハイライト: | 316L バターフライバル,衛生用不酸化バタフライバル,316L パネマティックバタフライバル |
||

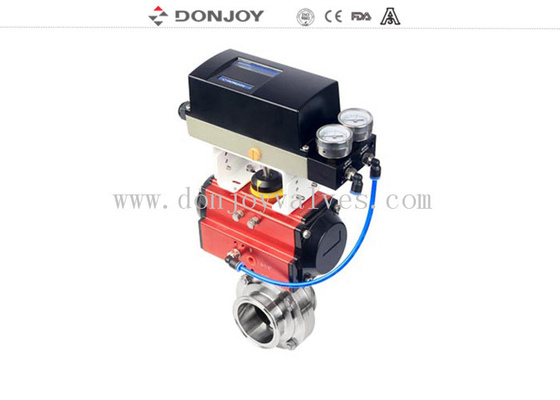

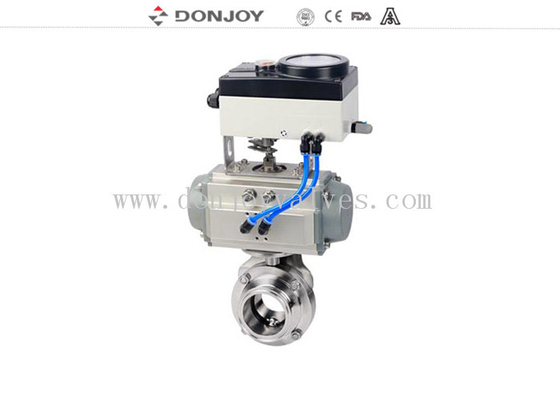

衛生的な inox ノーマルクローズ空気圧クランプバタフライバルブ、インテリジェント水平ポジショナー IL-TOP 付き
仕様
|
製品名: |
衛生的な inox ノーマルクローズ空気圧クランプバタフライバルブ、インテリジェント水平ポジショナー IL-TOP 付き |
|
バルブ本体材質: |
SS304/316L |
|
シール材質: |
EPDM (標準) FPM/SILICON/NBR、FDA177.2600 |
|
最大使用圧力: |
10Bar |
|
最高使用温度: |
120度C |
|
利用可能なサイズ: |
DN10-DN300、1/2"-12" |
|
利用可能な接続: |
クランプ/溶接/ねじ/フランジ |
|
利用可能な規格: |
3A/DIN/SMS/RJT/ISO/IDF |
|
操作: |
空気圧 |
|
制御: |
スマートバルブポジショナー / C-TOP 制御 / 位置センサー |
|
証明書: |
3A/54-02 (1580)、PED/97/23/EC、FDA.177.2600、 ISO |
|
適用範囲: |
乳製品、食品、飲料、薬局、化粧品など |
|
梱包詳細: |
各バルブにバブルパック。外装はカートンまたは 合板ケース。またはお客様のご要望に応じて。 |
|
配送詳細: |
通常、T/T 頭金受領後 20 日以内。 |
バルブ図面
空気圧アクチュエータデータ
| 複動空気圧アクチュエータトルク表 | |||||
| サイズ | トルク(N.M) | 推奨バルブサイズ | |||
| バタフライバルブ | ボールバルブ | 3方ボールバルブ | 工業用バルブ | ||
| DJ052 | 21 |
DN10-DN50、 0.5"-2" |
DN10-DN32、 0.5"-1.25" |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80、 2.5"-3.5" |
DN40-DN50、 1.5"-2" |
DN25-DN32、 1"-1.25" |
DN25,1" |
| DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50、 1.5"-2" |
DN32-DN40、 1.25"-1.5" |
| DJ083 | 74 |
DN125-DN150、 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
| DJ092 | 114 | DN200,8" | DN80 | 3" | DN65,2.5" |
| DJ105 | 170 |
DN250-DN300、 10"-12" |
DN100,4" | DN80 | DN80,3" |
| DJ125 | 292 | N/M | DN125,5" | DN100,4" | DN100,4" |
| DJ140 | 439 | N/M | DN150,6" | N/M | DN150,6" |
| DJ160 | 669 | N/M | DN200,8" | N/M | DN200,8" |
| 単動空気圧アクチュエータトルク表 | |||||
| サイズ | トルク(N.M) | 推奨バルブサイズ | |||
| バタフライバルブ | ボールバルブ | 3方ボールバルブ | 工業用バルブ | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32、 0.5"-1.25" |
DN10-DN15、 0.5"-0.75" |
N/M |
DN10-DN15、 0.5"-0.75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50、 1.5"-2" |
DN25,1"
|
DN25,1" | DN25,1" |
| DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
| DJ083-S | 46.5-31.6 | DN80,3.5" | DN401.5" | DN40,1.5" | DN40,1.5" |
| DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | N/M | DN65,2.5" |
| DJ125-S | 159-105 | N/M | DN80,3" | DN80,3" | N/M |
| DJ140-S | 260-172 | N/M | DN100,4" | DN100,4" | DN80,3" |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4" |
ポジショナー IL-TOP
| 水平空気圧ポジショナー IL-TOP 1441 (推奨バージョン) | |
|
説明 |
| アナログ信号入力 4-20mA (標準バージョン) | |
| アナログ信号入力 4-20mA (標準バージョン) +MODBUS RS485 バス制御 | |
| 水平空気圧ポジショナー IL-TOP 1441 (フィードバックバージョン) | |
|
説明 |
| アナログ信号入力/出力 4-20mA 0-5/10V (フィードバックバージョン) | |
| アナログ信号入力/出力 4-20mA 0-5/10V (フィードバックバージョン)+プロセス制御バージョン | |
| 水平空気圧ポジショナー IL-TOP 1441 -分離型 |
| 分離型ポジショナー IL-TOP と制御ユニット C-TOP |
材質
他のものと接続する材質: AISI 316L / 1.4404
その他の部分の材質: AISI 304
シールリング: EPDM FDA 177.2600
内部表面仕上げ: Ra ≤ 0.8μm
外部表面仕上げ: CNC 精密機械加工
オプション
ガスケット: NBR / MVQ / FPM
複動空気圧アクチュエータ
誘導型位置センサー
C - TOP 制御ヘッド
位置センサー
接続タイプ: SMS、RJT、DIN、3A、ISO、クランプ、溶接、ねじなど。
