商品の詳細:
お支払配送条件:
|
| 材料: | 304 / 316L | ポート: | DN10 - DN300、1/2」- 12" |
|---|---|---|---|
| 操作: | パネム | 接続モード: | 溶接端 |
| 構造: | パネウマティックバタフライバル | メディアの温度: | ミドゥム |
| ハイライト: | 衛生用バタフライバル,ステンレスバタフライバル |
||

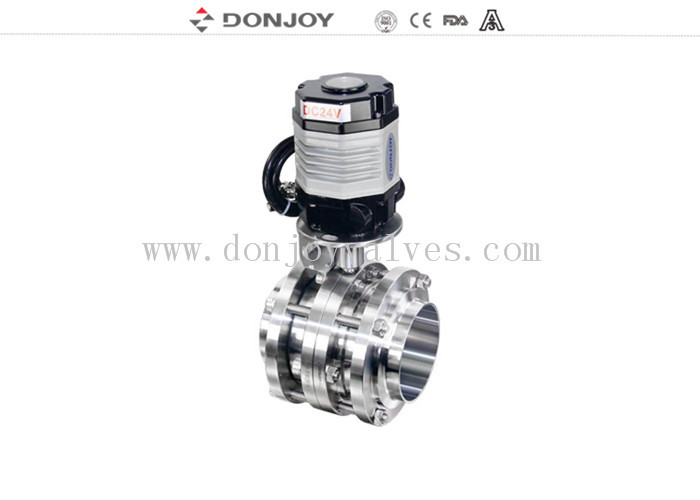

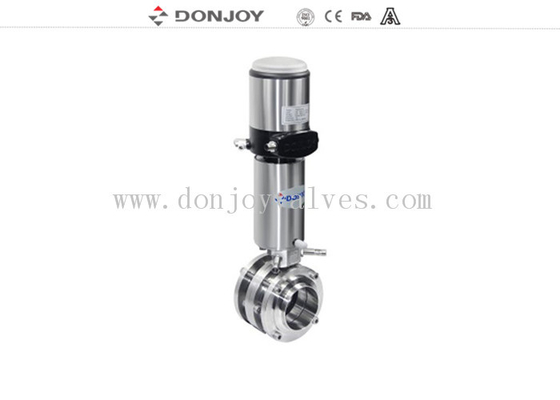

3片ステンレス鋼のバタフライバル 溶接端 高衛生 バタフライバル
技術仕様:
最大圧: 10Bar ((DN25-DN100), 8Bar (DN125-DN150), 5Bar ((DN200-DN300)
圧力は:0.2Bar
作業温度: -10°C~+120°C (EPDM)
仕様:
|
商品名: |
RJT ヘックスナッツ/スレッド マニュアルバタフライバル SS316L/304 女性/男性バタフライバル |
|
バルブ・ボディの材料: |
SS304/316L |
|
密封材: |
EPDM (スタンダード) FPM/SILICON/NBR,FDA1772600 |
|
最大作業圧: |
5Bar |
|
マックス.作業温度: |
120°C |
|
サイズ: |
DN10-DN300 1/2インチ-12インチ |
|
接続可能: |
クランプ/溶接/スレッド/特殊接続 |
|
標準で利用可能: |
3A/DIN/SMS/RJT/ISO/IDF |
|
操作する: |
手動,気圧,電気 |
|
ハンドルの適用: |
2つの位置のハンドル,3つの位置のハンドル,4つの位置の引き寄せ ハンドル,多位置プラスチックハンドル,多位置ステンレス鋼のハンドル |
|
コントロール: |
スマートバルブポジショナー/C-TOP制御/ポジションセンサー |
|
証明書: |
3A/54-02 (1580),PED/97/23/EC,FDA177.2600ISO |
|
適用範囲: |
乳製品,食品,飲料,薬局,化粧品など |
|
プラスチックの多位置ハンドルのモデル: |
NO.VSB04 / NO.VSB06 / NO.VSB08 |
|
ハンドルの設置: |
バルブの片側 |
運営原則
1バターフライバルは,アクチュエータを介して自動的に操作することができます またはハンドルで手動で
2.ハンドルは,開いた位置または閉じた位置でバルブをブロック,確かに他の位置は,開いている
3動力装置は 90度方向にピストンを押して 蝶閥を制御します
デザイン と 特徴
コンパクトで堅牢なデザイン
サイズ DN25-DN300 ((1/2"〜12")
多位置ハンドルは,DN100/4まで適しています".
引引手は,DN25-DN300 ((1/2"-12") PED97/23EC FDAまで適しています.177.2600
バルブボディは,接続の任意の種類で変更することができます
接続
固定,溶接,スローリングなど
パッケージの詳細
バルブパック 各バルブ
外包は,紙箱やプラウダーケースです.
顧客の要求に応じて
配送の詳細
通常はT/Tの入金を受け取ってから20日以内に.
動作トルク (N.M)
|
DN25/1 |
DN40/1.5 |
DN50/2 円 |
2.5 |
DN65 |
3 円 |
DN80 |
DN100/4 |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
様々なハンドル:
1ハンドルを引っ張る
2複数の位置のハンドル (ブループラスチック)
3. 多位置ハンドル (ステンレス鋼) ロック可能
|
サイズ |
L1 |
L2 |
B について |
 |
|
|
DN10-DN40 |
0.5-1.5 |
126 |
20.2 |
8 |
|
|
DN50 |
2 円 |
133 |
22.2 |
10 |
|
|
DN65 |
2.5〜3 |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5〜6 |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8〜12 |
284 |
30.2 |
14 |
|
サイズ |
L1 |
L2 |
B について |
|
|
|
DN10-DN40 |
0.5-1.5 |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2 〜 3 |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
164 |
22.2 |
11 |
|
サイズ |
L1 |
L2 |
B について |
|
|
|
DN10-DN40 |
0.5-1.5 |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2 〜 3 |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5~6~ |
166 |
30.2 |
14 |
