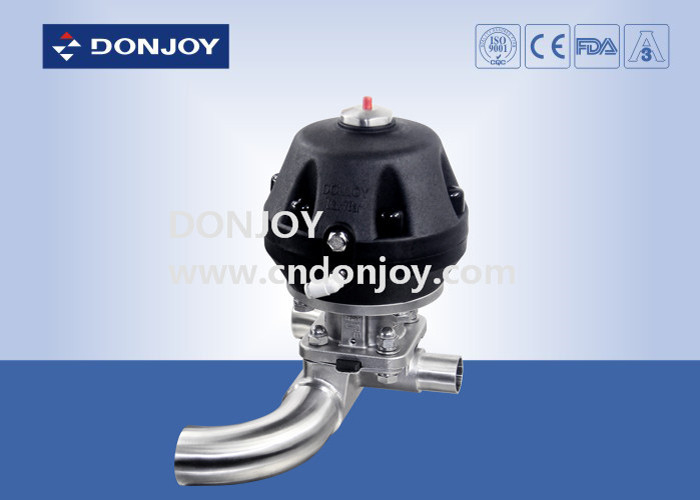

ASME BPE に準拠するプラスチック式Pneumatic U型三方向弁

ASME BPE に準拠したプラスチック式Pneumatic U型三方向弁

仕様


記述
弁の様々な構成

パネウマティック操作

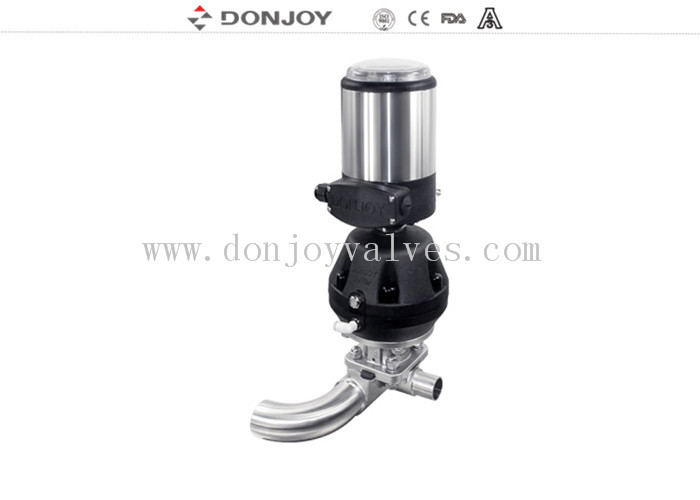

1定位器/プロセス制御装置 (IL-TOP) を搭載したダイダフラグマバルブ
2コントロールユニット (C-トップ) ミミ Cトップ
3バルブ位置調節器
4位置センサーモジュール
5ステンレス鋼のアクチュエーター

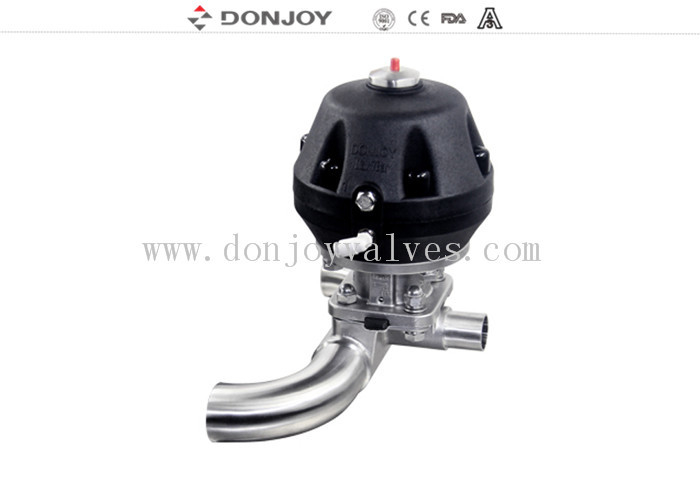

6プラスチックのアクチュエーター

電気操作
7電気弁

手動操作
8プラスチックのハンドル
9ステンレス鋼のハンドル

バルブ体材
10機体:鋳造/鍛造

応用:
手動または気圧操作の弁は,特に医薬品産業における衛生および無毒プロセスで使用するために設計されています.
弁は流量制御と開閉制御に最適です.
弁は,他の弁と比較して,より優れた流れ特性を備えています. 清掃し,粒子で物質を処理するのが簡単です.流量制御の適用中に空気ポケットの現象は稀です.

バルブボディ:
鍛造機体鋳造過程で,高温の鋳造が提供され,挤出で形が変わる,鍛造後,体密度が高く構造がより均一で,砂穴や他の汚れがなく,加工センターを通って高精度加工を行います.

鋳造体パラフィンのワックスモデル,パラフィンのワックスモデル 陶器のインフィレーションによって作られています. 身体全体のワックス模具表面が強い陶器の層を形成するようにします.溶液を溶かして鋳造サイズは非常に正確で,外観は滑らかで,きれいで,整然としたものです.

運営原則

1隔膜は,座席のシールだけでなく,ボディシールを提供します. 外部環境への経路はありませんので,アセプティックプロセスに適しています.

2バルブが閉められると,弁を支える圧力パッドが体内の密封面に向かって動きます.プレッシャープレートが動くと,弁は曲がり,身体の中央にある座席エリアに押し下げられ,身体を通しての流れ経路を閉じる..

3プレッシャープレートとの身体の相互関係は,過圧圧縮を防ぐ

4. バルブは,手動操作と気圧操作制御トップをソレノイドバルブ

弁の証明書

1合成樹脂と添加物は全て FDA 認証に準拠しています

2材料の化学組成,物理特性,製造過程が記録されている.

3.3 一貫性 認証

4.CE-PED/97/23/EC

5EN 10204‐31

弁の弁

1EPDM+PTFE (粘着剤)隔膜錠剤は高い化学抵抗性,高い安定性,良い柔軟性,長寿命,高い密封性,コード変異なし,温度変動の影響を受けない熱循環であるかどうか蒸気消毒システム

精度: 1-3",DN20-DN80

温度: -20〜120度

2EPDM+PTFE (Separate) 弁の耐性を軽減し,弁の使用寿命を延長することができます

精度: 1-4",DN20-DN100

温度: -20〜150度

3 シングルシール (EPDM/SILICONE/FPM),ゴム弁は,その機械的特性を高めるため,圧力と温度下では高度なシール安定性を持っている.ステンレス鋼のボルトの繊維硬化強化ゴムと金属がより良く結合できるように,真空環境での使用に適しています.

精度: 1-4",DN20-DN100

温度: -10度から120度

4ミニ型弁蓋 (EPDM,シリコン,FPM,EPDM+PTFE)

精度: 1/4"-3/4",DN6-DN15

温度: -20〜150度

表面処理:

1機械磨き用: 内部のRa<0.5μm,外部のRa<0.5μm: 1~4インチ砂吹き,1インチ以下,鏡磨き用

詳細の情報が必要な方は,直接ご連絡ください.
