| 材料: | 304 / 316L | 表面: | Ra≤0.8um |
|---|---|---|---|
| 操作: | ISO5211 括弧 | 接続モード: | 固定,溶接,スレッド |
| 構造: | 空気のタイプ | メディアの温度: | 中程度 |
| サイズ: | 1/2'' - 10'', DN10- DN250 | Brand: | ドンジョイ |
| ハイライト: | ステンレスバタフライバル,パネウマティックバタフライバル |
||

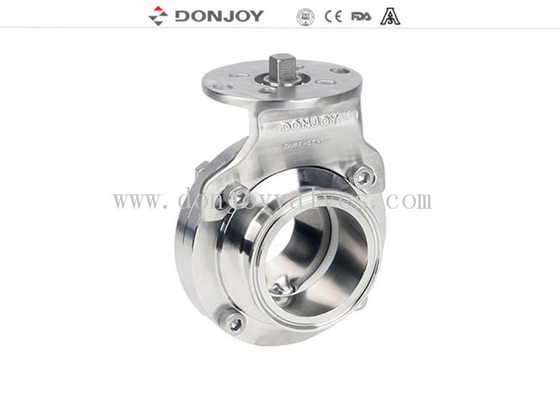

1.5インチ高品質ステンレス鋼バタフライバルブ（ISO5211ブラケット付き）
技術仕様
最大圧力：10Bar（DN25-DN100）、8Bar（DN125-DN150）、5Bar（DN200-DN300）
最小圧力：0.2Bar
使用温度：-10℃～+120℃（EPDM）
仕様
|
製品名： |
ISO 5211ブラケット付き高品質ステンレス鋼バタフライバルブ |
|
バルブ本体材質： |
SS304/316L |
|
シール材質： |
EPDM（標準）FPM/SILICON/NBR、FDA177.2600 |
|
最大使用圧力： |
5Bar |
|
最高使用温度： |
120℃ |
|
利用可能なサイズ： |
DN10-DN250、1/2インチ～10インチ |
|
利用可能な接続： |
クランプ/溶接/ねじ/特殊接続 |
|
利用可能な規格： |
3A/DIN/SMS/RJT/ISO/IDF |
|
操作： |
ISOブラケット付き |
|
必要に応じてハンドルを適用： |
2ポジションハンドル、3ポジションハンドル、4ポジションプル ハンドル、マルチポジションプラスチックハンドル、マルチポジション ステンレス鋼ハンドル |
|
制御： |
スマートバルブポジショナー/C-TOP制御/位置センサー |
|
証明書： |
3A/54-02（1580）、PED/97/23/EC、FDA.177.2600、 ISO |
|
適用範囲： |
乳製品、食品、飲料、薬局、化粧品など |
|
ブランド |
DONJOY |
|
ブラケットサイズ |
11*11、14*14、17*17 |
設計と特徴
コンパクトで堅牢な設計
利用可能なサイズDN25-DN250（1/2インチ～10インチ）
マルチポジションハンドルはDN100/4インチまで対応
プルハンドルはDN25-DN300（1/2インチ～12インチ）PED97/23EC FDA.177.2600まで対応
バルブ本体はあらゆる種類の接続と交換可能
接続
クランプ、溶接、ねじなど。
規格：RTJ、ISO、ISO1127、IDF、INCH、SMS、DIN、BPE...
用途：食品加工、薬局、化学産業で使用。
梱包詳細
各バルブにバブルパック。
外装はカートンまたは合板ケースです。
またはお客様のご要望に応じて。
納期詳細
通常、T/T頭金受領後20日以内。
作動トルク（N.M）
|
DN25/1インチ |
DN40/1.5インチ |
DN50/2インチ |
2.5インチ |
DN65 |
3インチ |
DN80 |
DN100/4インチ |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
さまざまなハンドル
1.マルチポジションハンドル（ステンレス鋼）
2.マルチポジションハンドル（青色プラスチック）
3. プルハンドル
4.微調整ハンドル
5. 電動バタフライバルブ
6.空気圧バタフライバルブ（C-top、ポジショナー、センサー付き...）
ハンドルの技術データ
|
サイズ |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5インチ |
126 |
20.2 |
8 |
|
|
DN50 |
2インチ |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3インチ |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4インチ |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6インチ |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12インチ |
284 |
30.2 |
14 |
|
サイズ |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5インチ |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2インチ-3インチ |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4インチ |
164 |
22.2 |
11 |
|
サイズ |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5-1.5インチ |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2インチ-3インチ |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4インチ |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5インチ-6インチ |
166 |
30.2 |
14 |
