商品の詳細:
お支払配送条件:
|
| Brand: | ドンジョイ | サイズ: | 3/4 〜 3 1/2 インチ,DN15-DN100 |
|---|---|---|---|
| スタナダール: | DIN,3A,SMS,ISO | 接続: | 、溶接される、糸締め金で止められる、 |
| 磨いたもの: | ミラー、マット | 作業温度: | -10℃～+120℃（EPDM） |
| 原産地: | 温州,中国 | タイプ: | ボディクランプ接続 |
| ハイライト: | 液体型インラインチェックバルブ,パネウマチックチェックバルブ |
||
ボディクランプ接続 ハイドロリックシリンダーチェックバルブ,スレッド接続チェックバルブ
仕様

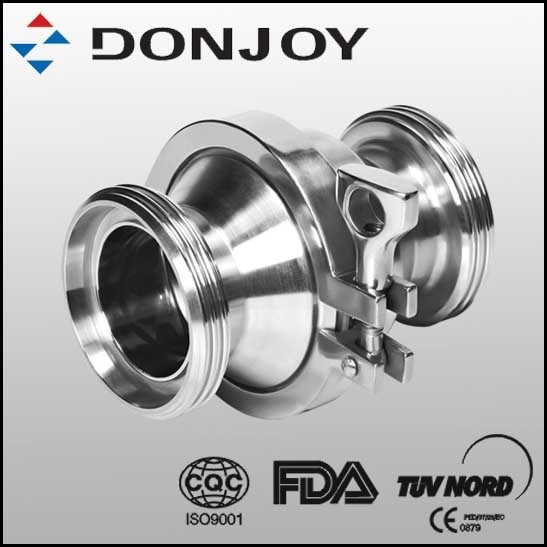

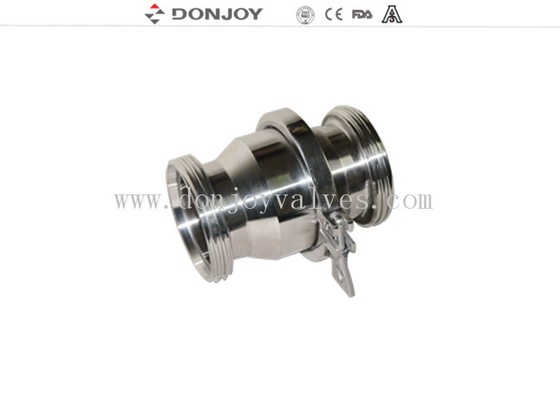

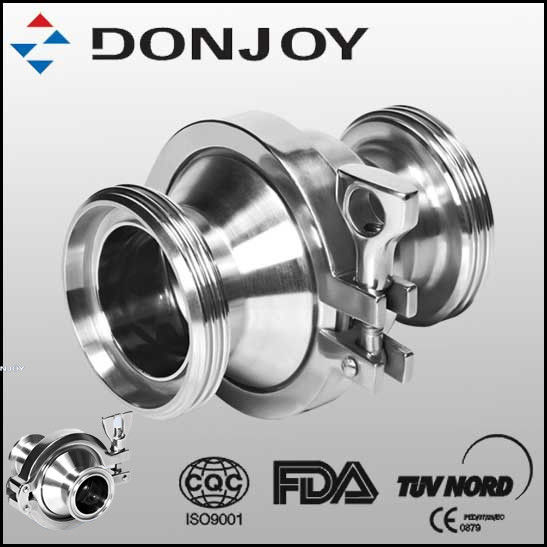

| 商品名: | SS304/SS316L チェックバルブ 固定しないバルブ ボディクランプ接続 |
| バルブ・ボディの材料: | SS304またはSS316L |
| 密封材: | EPDM |
| マックス 作業圧: | 10バー |
| 開始圧: | 0.1-0.3bar |
| マックス 作業温度: | 120°C |
| サイズ: | 3/4 〜 3 1/2 インチ,DN15-DN100 |
| 接続可能: | スレッド,ウェルド,クランプ |
| 標準で利用可能: | DIN,SMS,3A |
| 証明書: | FDA,CE |
記述:
液圧チェックバルブ
1簡単に分解する
2小規模な建設
3DIN11851接続 (標準)
応用:
1チェックバルブとは,液体が戻ってくるのを防ぎ,片方向にしか流れないようにするバルブです.
2管のハムリングを避けるために使用することができます.
3食品加工,飲料,ワイン,オイル,化粧品,医薬品,化学産業で使用されています.
技術情報
• 衛生チェックバルブは 1/2 ′′から 4 ′′のサイズで異なります.
• 末端接続は,要求に応じて,ボット・ウェルディング,衛生・トリ・クランプ,スローリング,その他の方式で行うことができます.
• 最大可用 作業 圧力 は 10 bar (145psi) です
• バルブは次のクラッキング圧力に対応しています.
4.35psi (0.3bar) DN25 について
2.9psi (0.2bar) DN32-40 について
1.45psi (0.1bar) DN50-100 について
• 材料によって,バルブが動作する温度は以下の範囲です.
EPDM 14°F から 248°F (-10°C から 120°C)
シリコン -22°F~356°F (-30°C~180°C)
VITON (FPM) 23°Fから356°F (-5°Cから220°C)
テフロン (PTFE) -4°Fから+482°F (-20°Cから250°C)
• 表面仕上げは,デフォルトでRa 32μin (0.8μm) または要求に応じてよりよいものとする.
衛生 チェック バルブ を 設置 する 時 に 考慮 する べき 事柄
衛生チェックバルブは水平または垂直に設置することができる.しかし,ボールおよびディスクチェックバルブについては以下の仕様を遵守しなければならない.
ボールチェックバルブ
垂直状態では 商品は 下から上へと流れるので 重力が座席の内外に ボールを押し込むことができます
水平 の 位置 で は,バルブ の 曲げ た 部分 が 垂直 で,パイプ に 対し て 90 度 の 角度 に 位置 する 必要 が あり ます.これ は,バルブ が 自由 に 排水 し,ボール が 正しく 座っ て いる こと を 確かめ ます.
円盤チェックバルブ
ディスク・チェック・バルブは垂直設定では自由排水しない.したがって,自由排水するためには,水平位置でなければならない.
図面
パッケージの詳細
バルブパック 各バルブ
外包は,紙箱やプラウダーケースです.
顧客の要求に応じて
