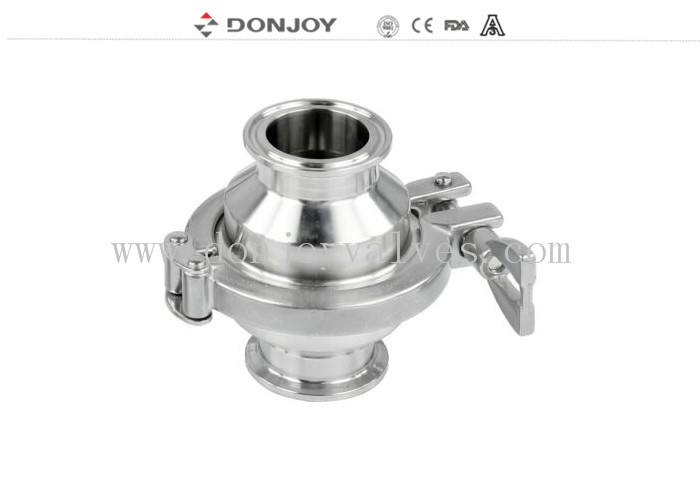

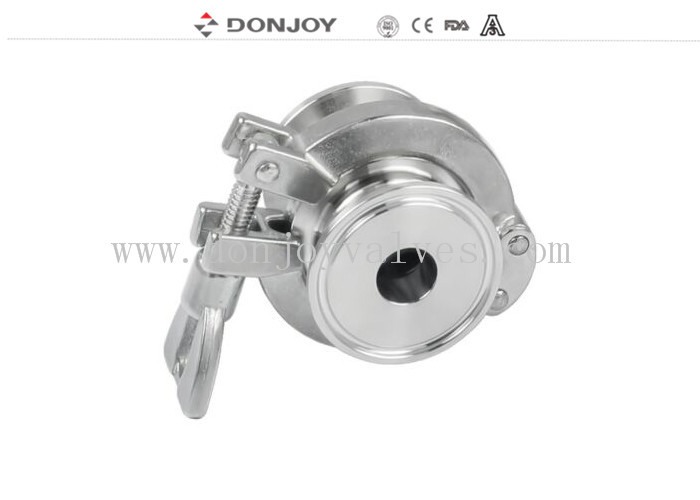

ステンレス鋼の固定式弁/ 片道弁
簡単な詳細:
液圧チェックバルブ
簡単に分解する
小規模な建設
DIN11851接続 (標準)
仕様
| 商品名: | 4 インチ ウェルド 衛生 固定 しない バルブ / SS304 水力 チェック バルブ |
| バルブ・ボディの材料: | SS304またはSS316L |
| 密封材: | EPDM |
| マックス 作業圧: | 10バー |
| 開始圧: | 0.1-0.3bar |
| マックス 作業温度: | 120°C |
| サイズ: | DN25/1"からDN100/4" |
| 接続可能: | スレッド,ウェルド,クランプ |
| 標準で利用可能: | DIN,SMS,3A |
| 証明書: | FDA,CE |
チェックバルブのオプション
1接続:クランプ,溶接,スレッド
2NBR,FPM,PTEF 全てFDA177の基準で2600
3標準:DIN,SMS,RJT,IDF,ISO,3A
図面
パッケージの詳細
バルブパック 各バルブ
外包は紙箱かプレプレイスボードのケースです.
顧客の要求に応じて
操作原理
2つの圧力が等しくなったとき,バルブが閉まる.より強い反圧もバルブを閉める.
衛生弁は,体内に2つの開口がある2つのポートの弁である.液体は1つの開口から入り,もう1つの開口から出る.このバルブ は,液体 が 一方向 に しか 流れる 必要 が ない 用途 に 役立つ.
衛生弁は水平と垂直の2つの形式があります.
水平バルブは,自排水バルブを必要とする水平線に適しています.
垂直バルブは垂直または水平の装置で使用できます.水平のアプリケーションでは,垂直弁は,自排水弁がポンププライムと温度連続性を維持できない場合に役立ちます.
水平のスプリングチェックバルブの場合,製品流は,バルブ内のディスクを座席から押し離します.前向きの流量圧が取り除くと,電気磨きスプリングは,元の位置にディスクを戻し,それを閉じ保持するために座席にそれを保持します逆流圧もディスクを閉ざされた位置に押し込む.
チェックバルブは,プロセスパイプラインの疏散を必要とするシナリオに役立ちます.これは,特に製品回収または排水を含む多くの理由から起こり得ます.パイプラインやタンクに空気を混ぜる必要もあります.チェックバルブがこれを実現します
衛生 チェック バルブ を 設置 する 時 に 考慮 する べき 事柄
ボールチェックバルブ
垂直状態では 商品は 下から上へと流れるので 重力が座席の内外に ボールを押し込むことができます水平 の 位置 で は,バルブ の 曲げ た 部分 が 垂直 で,パイプ に 対し て 90 度 の 位置 に ある 必要 が あり ます.この こと は,バルブ が 自由 に 排水 し,ボール が 正しく 座っ て いる こと を 確かめ ます.
円盤チェックバルブ
ディスク・チェック・バルブは垂直設定では自由排水しない.したがって,自由排水するためには,水平位置でなければならない.
タグ: チェックバルブ, 保持しないバルブ, 春回帰バルブ
