| Brand: | ドンジョイ | サイズ: | 1" - 4"、DN10-DN100 |
|---|---|---|---|
| スタナダール: | DIN,3A,SMS,ISO | 接続: | 、溶接される、糸締め金で止められる、 |
| 最大圧力: | 10バー | 最大温度: | 120℃ （EPDM） |
| シール: | Viton、EPDM | 原作: | 中国 |
| ハイライト: | 液体型インラインチェックバルブ,液圧シリンダーチェックバルブ |
||

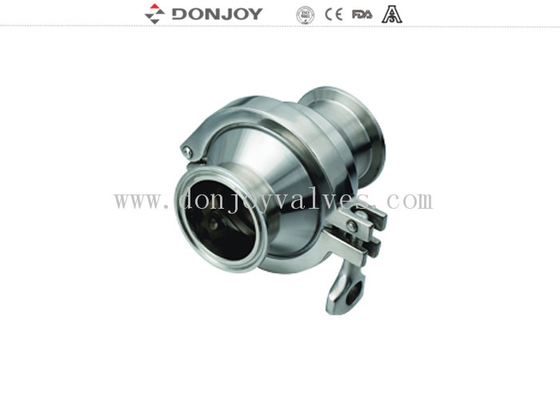

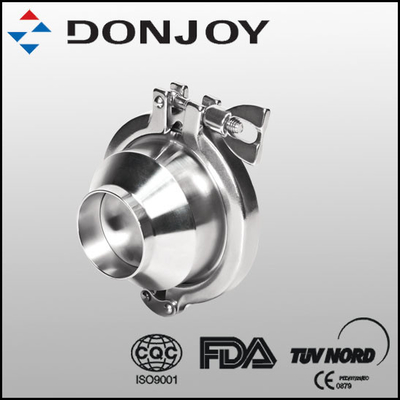

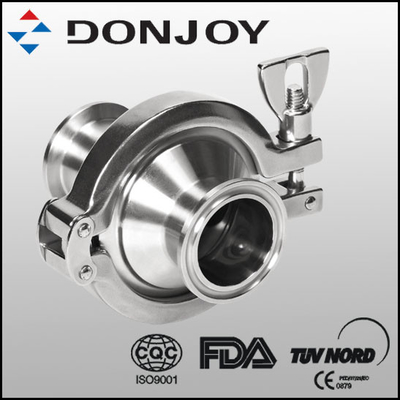

パイプハンマリング防止用SS304高性能油圧チェックバルブ
クイック詳細:
油圧チェックバルブ
タイプ: クランプ、ねじ、溶接
サイズ: お客様のご要望に応じて
仕様
| 製品名: | SS304クランプチェックバルブ、ねじタイプ非保持バルブ、パイプハンマリング防止 |
| バルブ本体材質: | SS304またはSS316L |
| シール材質: | EPDM |
| 最大使用圧力: | 10Bar |
| 開弁圧力: | 0.1-0.3bar |
| 最高使用温度: | 120℃ |
| 利用可能なサイズ: | 1"-4", DN10-DN100 |
| 利用可能な接続: | ねじ、溶接、クランプ |
| 利用可能な規格: | DIN、SMS、3A |
| 証明書: | FDA、CE |
技術情報
• サニタリーチェックバルブのサイズは1/2インチから4インチまであります。
• エンド接続は、突合せ溶接、サニタリートライクランプ、ねじ込み、またはご要望に応じてその他があります。
• 利用可能な最大使用圧力は10 bar (145psi)です。
• バルブは以下のクラッキング圧力で利用可能です:
4.35psi (0.3bar) for DN25
2.9psi (0.2bar) for DN32-40
1.45psi (0.1bar) for DN50-100
• バルブが機能する温度は、材質によって異なります:
EPDM 14°F to 248°F (-10℃ to 120℃)
SILICONE -22°F to 356°F (-30℃ to 180℃)
VITON (FPM) 23°F to 356°F (-5℃ to 220℃)
Teflon (PTFE) -4°F to+482°F (-20℃ to 250℃)
• 表面仕上げは、デフォルトでRa 32μin (0.8μm)ですが、ご要望に応じてより良くすることも可能です。
用途:
1. チェックバルブは、流体が逆流するのを防ぎ、一方向にのみ流れるようにするバルブです。
2. 逆流を防ぎ、パイプハンマリングを回避するために使用できます。
3. 食品加工、飲料、ワイン、オイル、化粧品、製薬、化学産業で使用されています。
サニタリーチェックバルブを取り付ける際に注意すべきこと
サニタリーチェックバルブは水平または垂直に取り付けることができます。ただし、ボールおよびディスクチェックバルブについては、以下の仕様に従う必要があります:
– ボールチェックバルブ –
垂直設置では、重力によってボールがシートに出入りできるように、製品は下から上に流れる必要があります。
水平設置では、バルブの湾曲部分は直立し、パイプに対して90度である必要があります。これにより、バルブが自由に排水され、ボールが適切に配置されます。
– ディスクチェックバルブ –
ディスクチェックバルブは、垂直設置では自由に排水されません。したがって、自由に排水されるためには、水平位置にある必要があります。
図面
証明書
Donjoyは、GMP、EHEDG規格に従い、3A、CE、FDAなどの認証を受けた製品を製造しています。生産はISO9001-2008管理システムを厳格に実施しています。
