商品の詳細:
お支払配送条件:
|
| Brand: | ドンジョイ | サイズ: | DN40 - DN200、1インチ - 8インチ |
|---|---|---|---|
| スタナダール: | DIN,3A,SMS,ISO | 接続: | 糸付き |
| 磨いたもの: | ミラー、マット | 適用する: | ワイン,オイル,化粧品など |
| 密封器: | PTFE | ||
| ハイライト: | 液体型インラインチェックバルブ,パネウマチックチェックバルブ |
||

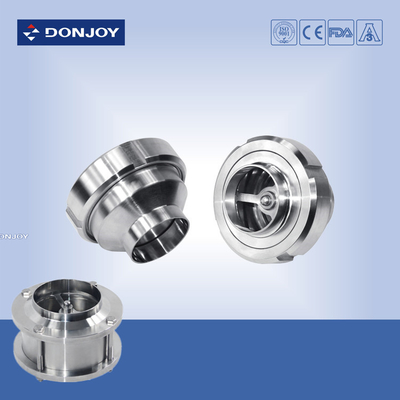

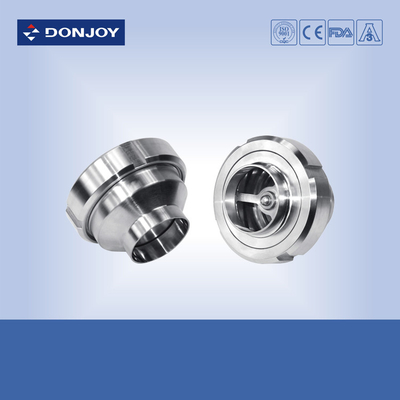

食品・飲料 衛生用 高圧チェックバルブ ミラー マット ポーリング
仕様
| 商品名: | SS304 / 316 C - 食品および飲料プロセスのためのスレッド接続の衛生チェックバルブタイプ |
| バルブ・ボディの材料: | SS304またはSS316L |
| 密封材: | EPDM |
| マックス 作業圧: | 10バー |
| 開始圧: | 0.1-0.3bar |
| マックス 作業温度: | 120°C |
| サイズ: | DN40-DN200,1 "-8" |
| 接続可能: | スレッド,ウェルド,クランプ |
| 標準で利用可能: | DIN,SMS,3A |
| 証明書: | FDA,CE |
記述
1接続:クランプ,溶接,スレッド
2NBR,FPM,PTEF 全てFDA177の基準で2600
3標準:DIN,SMS,RJT,IDF,ISO,3A
4小規模な建設
5DIN11851接続 (標準)
応用:
1チェックバルブとは,液体が戻ってくるのを防ぎ,片方向にしか流れないようにするバルブです.
2管のハムリングを避けるために使用することができます.
3食品加工,飲料,ワイン,オイル,化粧品,医薬品,化学産業で使用されています.
図面
特定の選択は,次の図示に従って参照する.
衛生弁は,体内に2つの開口がある2つのポートの弁である.液体は1つの開口から入り,もう1つの開口から出る.このバルブ は,液体 が 一方向 に しか 流れる 必要 が ない 用途 に 役立つ.
衛生弁は水平と垂直の2つの形式があります.
水平バルブは,自排水バルブを必要とする水平線に適しています.
垂直バルブは垂直または水平の装置で使用できます.水平のアプリケーションでは,垂直弁は,自排水弁がポンププライムと温度連続性を維持できない場合に役立ちます.
水平のスプリングチェックバルブの場合,製品流量は,バルブ内のディスクを座席から押し離します.前向きの流量圧力が取り除かれると,電気磨きスプリングは,元の位置にディスクを戻し,それを閉じ保持するために座席にそれを保持します逆流圧もディスクを閉ざされた位置に押し込む.
チェックバルブは,プロセスパイプラインの疏散を必要とするシナリオに役立ちます.これは,特に製品回収または排水を含む多くの理由から起こり得ます.パイプラインやタンクに空気を混ぜる必要もあります.チェックバルブがこれを実現します
衛生 チェック バルブ を 設置 する 時 に 考慮 する べき 事柄
ボールチェックバルブ
垂直状態では 商品は 下から上へと流れるので 重力が座席の内外に ボールを押し込むことができます水平 の 位置 で は,バルブ の 曲げ た 部分 が 垂直 で,パイプ に 対し て 90 度 の 角度 に 位置 する 必要 が あり ます.これ は,バルブ が 自由 に 排水 し,ボール が 正しく 座っ て いる こと を 確かめ ます.
円盤チェックバルブ
ディスク・チェック・バルブは垂直設定では自由排水しない.したがって,自由排水するためには,水平位置でなければならない.
証明書
Donjoyは,GMP,EHEDG標準に従って,3A,CE,FDAなどによって認証された製品を製造します. 生産は,ISO9001-2008管理システムを厳格に執行します.
