商品の詳細:
お支払配送条件:
|
| 製品名: | 混凝り防止のダブルシートバルブ | サイズ: | DN40 - DN150 または1.5"から6" |
|---|---|---|---|
| 手術: | インテリジェント ポジショナー付きの空気機 | マテリアル: | SS316L |
| 圧縮空気圧力: | 5.5bar-7bar | 空気供給接続: | R1/8' (BSP) |
| ガスケット: | EPDM / HNBR / VITON | 特徴: | 精密な制御 |
| ハイライト: | 食品加工用のドンジョイミックス・プローフ・バルブ,飲料加工用のダブルシートバルブ,保証付きの座席の逆向きバルブ |
||

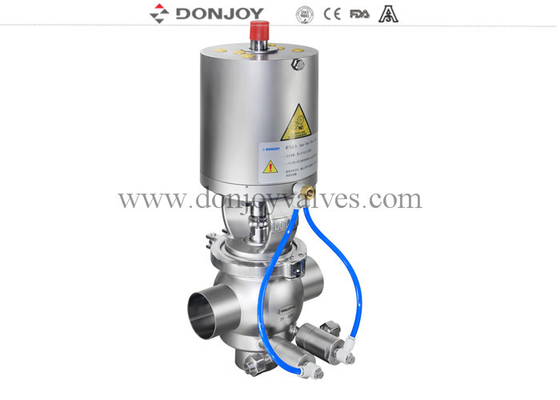

ドンジョイ ミックスプルーフバルブ / 食品飲料加工用ダブルシートバルブ
| サイズ | DN40-DN150 , 1.5"- 6" |
| 使用温度 | 14°F～266°F（-10～130℃）、短時間滅菌の場合は284°F（140℃）。 |
| 最大使用圧力 | 145psi (10bar) |
| 最小使用圧力 | 絶対真空 |
| 圧縮空気圧 | 5.5 bar～7 bar |
| 流体に接触する部品 | AISI 316L |
| その他のステンレス鋼部品 | AISI 304 |
| 内部表面仕上げ | デフォルトはRa 32μin (0.8μm)、最高はRa 16μin (0.4μm)。 |
| シート材質 | EPDM、FDA177.2600、（デフォルト）FPM（バイトン）、FDA177.2600（オプション） |
| 空圧アクチュエータタイプ | ノーマルクローズ（NC） - 空気で開き、スプリングで閉じる。 ノーマルオープン（NO） - 空気で閉じ、スプリングで開く。 エアートゥエア（AA） - 空気で開き、空気で閉じる。 |
| アクチュエータ空気圧 | 79-102 psi (5.5 bar-7 bar) |
| インテリジェント制御・表示ユニット | C-topコントロール IL-topコントロール（ポジショナー） 電気接続 AS-Iバス接続 |
| 端部接続 | 突合せ溶接、トライクランプ |
| 梱包詳細 | 標準輸出パッケージまたはカスタマイズ |
設計上の特徴
デフォルトでノーマルクローズ空圧アクチュエータを装備
コンパクトで堅牢な設計、鍛造球体ボディ
圧力バランス設計
一体型ボディ＆クランプボディを選択可能
幅広いボディの組み合わせを選択可能。
クランプを緩めるだけで簡単に分解可能
洗浄/滅菌部品（オプション）
100%水圧試験済み / 100%検査済み
操作
アクチュエータ
ステンレス鋼アクチュエータ
インテリジェント制御・表示ユニット:
C-topコントロール
IL-topコントロール（ポジショナー）
電気接続
AS-Iバス接続
接続:
クランプ、溶接、ねじ込み、フランジなど。
作動原理ダイヤフラム
図面:
-リフト式ミキシングプルーフバルブは圧縮空気により遠隔操作されます。通常は運転前に閉じられています。
-ミキシングプルーフバルブは2つの独立したプラグで構成されており、通常の作動状態では大気への漏れ室を形成します。偶発的な故障により漏れが発生した場合、流体がチャンバーに流れ込み、排出口から排出されます。
-バルブが作動している間、漏れ室は閉じられ、流体は一方の配管からもう一方へ流れることができます。このバルブは定置洗浄（CIP）が可能です。ユーザーはCIPおよびSIPの組み合わせの多くのオプションを選択できます。（洗浄滅菌機能オプションを参照）
-クリーンシステムは、アッパー、ロアーステム、漏れ室を洗浄でき、バルブの高い衛生性を保証します。効果的な洗浄システムにより、CIP（定置洗浄）用の特殊な流体がバルブ本体内部全体を直接洗浄し、一般的な洗浄システムよりも短時間で済みます。
-高洗浄システムのもう一つの利点は、リフト式ミキシングプルーフバルブを無菌プロセスに適用できることです。ユーザーがCIP配管に蒸気を導入すると、システムは空気を遮断するシールドを形成します。
