商品の詳細:
お支払配送条件:
|
| 手術: | 空気圧 | サイズ: | DN40 - DN100か1.5" - 4つ |
|---|---|---|---|
| タイプ: | E-Cシリーズ | ボディConbination: | p22 |
| ガスケット: | EPDM/VITION/NBR | 材料: | 316L |
| 繋がり: | 溶接 | 圧力試験: | PED |
| ハイライト: | DONJOY DN100 ミックスプローフバルブ,比例制御付きのミックスプローフバルブ,制御頭付きのシートバルブ |
||

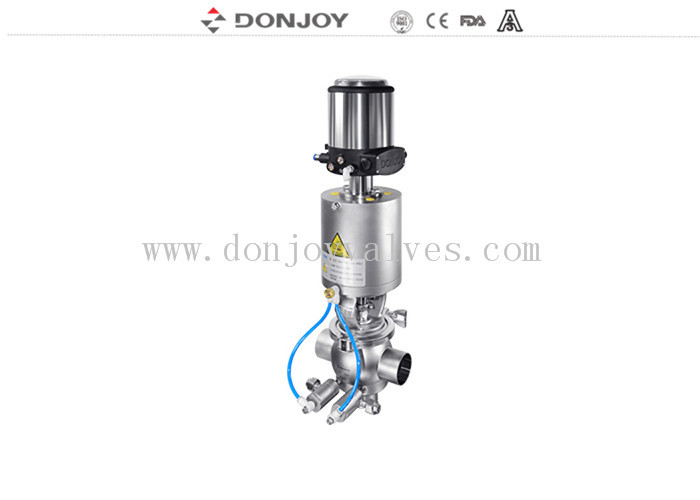

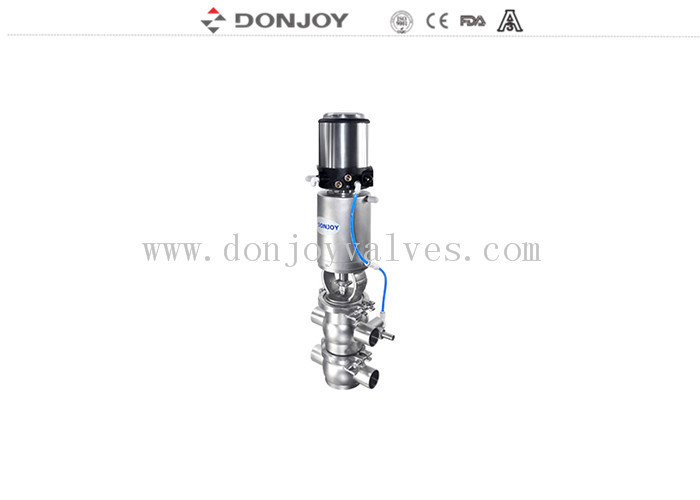

比例制御頭付きの外部のCIPミックスプローフバルブ,E-Cシリーズ
仕様
| 商品の濡れた部品 | AISI 316L |
| 鋼鉄の他の部品 | AISI 304 |
| 座席材料 (デフォルト) | EPDM,FDA177 について2600 |
| 座席材料 (オプション) | FPM (ヴィトン) FDA1772600 |
| 接続を終了する | バスト・ウェルデッド,トライ・クランプ,フレンズ |
| マックス 作業圧力 | 145psi (10bar) |
| 作業圧 | 絶対真空 |
| 作業温度 | 14°F~266°F (−10~130°C),284°F~140°C 短時間滅菌のために. |
| 内部仕上げ | Ra 32μin (0.8μm) はデフォルトで,Ra 16μin (0.4μm) はベストです. |
| 外部仕上げ | 要求に応じて砂吹きやその他 |
| パネウマティックアクチュエータの種類 | 通常閉ざされた (NC) 空気が開くとスプリングが閉じる |
| 通常開いている (NO) 閉じる空気と開く春 | |
| 空から空へ (AA) 空から開く,空から閉じる. | |
| アクチュエータ空気圧 | 79~102psi (5.5bar~7bar) |
| 知的制御・表示装置 | Cトップコントロール |
| IL上部制御装置 (ポジショナー) | |
| 電気接続 | |
| AS-I バス接続 |
デザイン の 特徴
● CIP の 外部 供給
● 通常閉ざされた空気動動装置のデフォルト
● コンパクト で 頑丈 な 設計,造形 し た 球体
● 圧力 を 均衡 する 設計
● 1 片 片 片 片 片 片 片 片 片 片 片 片 片 片 片 片 片 片 片 片 片 片 片
● 身体 の 種類 が 広く 選べる.
● クランプ を 放つ こと に よっ て 簡単に 解体 する
● 清掃/滅菌 部品 の 選択
● 100% 液圧試験 / 100% 検査
申請
◆ 人 の 行動肺動双座閥は,同じバルブを通る2つの異なる製品流量があるときに対応するように設計されています.液体の混合を防止し,作業状態の監視に便利であることを保証するバルブは乳製品,飲料,ビール,およびプロセスパイプシステムの他の高純度要件で使用されます.
◆このバルブは通常,圧縮空気を介してリモコンで制御することによって閉められます.このバルブには,弁のシール漏れを監視するために,2つの小さな気圧バルブがあります.
◆スイッチ (変換弁内部の上部幹) は2つのシールで,互いに漏れ室を形成します.漏れ媒体は室に流れ,検出バルブを通って放出されます.動作装置に空気を供給すると,バランスが場所からきれいにすることができます洗浄中に,液体は直接プラグに流れます.このバルブは水ハンマー効果に敏感ではありません.
運営原則
●このバルブは,通常は閉ざされ (NC) 圧縮空気を介して遠隔操作されます.このバルブには,小さな気圧バルブが2つ付いています.一つは監視のために,もう一つはCIPのために.
● プラグ (誘導弁内部の上部幹) は,2つのシールで,互いに漏れ室を形成します.漏れした媒体は室内に流れ,検出バルブを通って放出されます.アクチュエータへの供給空気は,バルブをきれいにすることができます (図2参照).
● 清掃 の 際 に,液体 は 直接 プラグ に 流れ ます.この バルブ は 水 の ハンマー 効果 に 敏感 な もの で は あり ませ ん.
図面
バルブ・ボディ・コンバイン
機能選択
マニフォールドにも使います.標準マニフォールドの例
