| 製品名: | インテリジェント・ポジショナー付きのミックスプローフ・ダブルシート・レギュレーティング・バルブ | サイズ: | DN40 - DN150 または1.5"から6" |
|---|---|---|---|
| 操作: | インテリジェント ポジショナー付きの空気機 | 素材: | SS316L |
| 圧縮気圧: | 5.5bar-7bar | 空気供給接続: | R1/8' (BSP) |
| 密封器: | EPDM / HNBR / VITON | 特徴: | 精密な制御 |
| ハイライト: | CIP アンチミックスバルブ,3A 衛生用アンチミックスバルブ,E-Cシリーズ 混合防止バルブ |
||

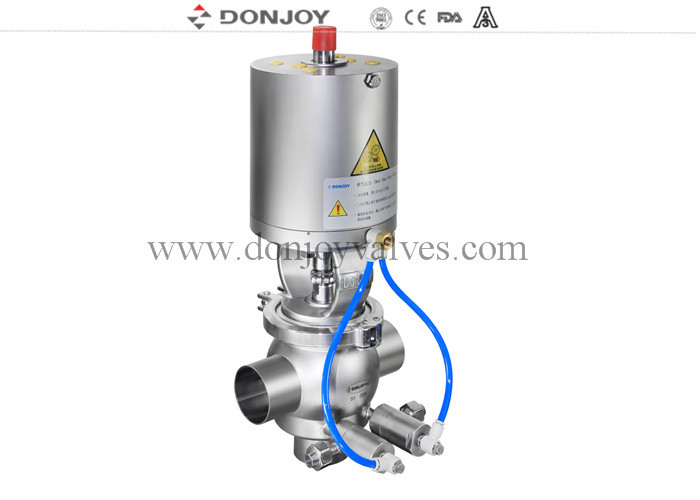

3A 衛生的なアンチミキシングバルブ（E-Cシリーズ、牛乳およびCIP用）
| サイズ | DN40-DN150、1.5インチ-6インチ |
| 使用温度 | -10～130℃、短時間の滅菌の場合は140℃ |
| 最大使用圧力 | 145psi (10bar) |
| 最小使用圧力 | 絶対真空 |
| 圧縮空気圧 | 5.5 bar～7 bar |
| 媒体と接触する部品 | AISI 316L |
| その他のステンレス鋼部品 | AISI 304 |
| 内面仕上げ | Ra 32μin (0.8μm) (デフォルト)、Ra 16μin (0.4μm) (最良) |
| シート材質 | EPDM、FDA177.2600 (デフォルト) FPM (Viton)、FDA177.2600 (オプション) |
| 空気圧アクチュエータの種類 | ノーマルクローズ (NC) - 空気圧で開き、スプリングで閉じる; ノーマルオープン (NO) - 空気圧で閉じ、スプリングで開く; エア・ツー・エア (AA) - 空気圧で開き、空気圧で閉じる。 |
| アクチュエータ空気圧 | 79-102 psi (5.5 bar-7 bar) |
| インテリジェント制御と表示用のユニット | C-top制御 IL-top制御 (ポジショナー) 電気接続 AS-Iバス接続 |
| エンド接続 | 突合せ溶接、トライクランプ |
| 梱包詳細 | 標準輸出パッケージまたはカスタマイズ |
食品飲料加工用3A衛生ダブルシートミキシングプルーフバルブ
設計の特徴
通常閉鎖型空気圧アクチュエータを標準装備
コンパクトで堅牢な設計、鍛造球体
圧力バランス設計
一体型ボディとクランプボディから選択可能
さまざまなボディの組み合わせを幅広く選択可能。
クランプを外すことで簡単に分解可能
オプションのクリーニング/滅菌部品
100% 油圧テスト / 100% 検査済み
操作
アクチュエータ
ステンレス鋼アクチュエータ

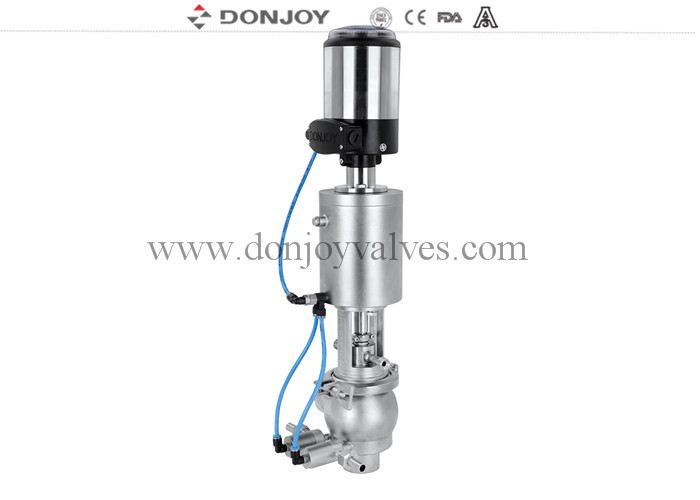

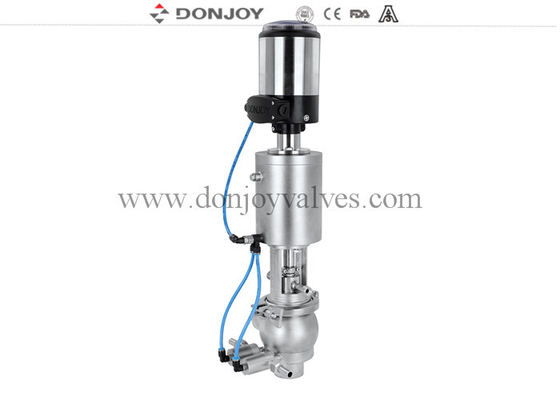

インテリジェント制御と表示用のユニット:
C-top制御
IL-top制御 (ポジショナー)
電気接続
AS-Iバス接続
接続:
クランプ、溶接、ねじ込み、フランジなど
作動原理ダイアフラム
図面:
-リフト型ミキシングプルーフバルブは、圧縮空気によって遠隔操作されます。作動前は通常閉じています。
-ミキシングプルーフバルブは、2つの独立したプラグで構成されており、通常の作動状態では大気中にリークチャンバーを形成します。偶発的な故障により漏れが発生した場合、媒体はチャンバーに流れ込み、出口ポートから排出されます。
-バルブが作動しているとき、リークチャンバーは閉じられ、媒体は1つのパイプラインから別のパイプラインに流れることができます。このバルブは、その場で洗浄できます。CIPおよびSIPの組み合わせの多くのオプションがユーザーに利用可能です。（洗浄滅菌機能オプションを参照）
-クリーンシステムは、上部、下部ステム、およびリークチャンバーを洗浄でき、バルブを高度に衛生的に保ちます。効果的な洗浄システムは、CIP専用の流体がすべての内部カルベボディを直接洗浄し、一般的な洗浄システムよりも短い時間がかかります。
-高洗浄システムのもう1つの利点は、リフト型ミキシングプルーフバルブを無菌処理に適用できることです。ユーザーがCIPパイプラインに蒸気を供給する場合、システムは空気を隔離できるシールドを構成します。
