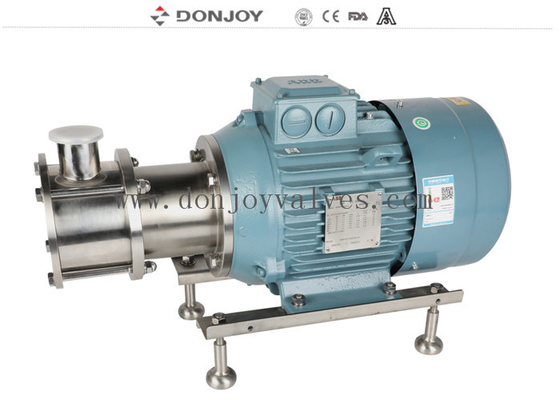

Donjoy SS316L 柔軟なインペラーポンプ

DONJOY SS316L フレキシブルインペラポンプ（液体・固体を傷つけずに移送）

説明

RX フレキシブルインペラポンプ

時計回り・反時計回りの両方向回転が可能です。

液面がポンプ吸込口より低くても、最大5Mまで液体を吸引・移送できます。

本ポンプは、低粘度・高粘度媒体、および粒子やガスを含む材料の輸送・移送用に設計されています。

仕様

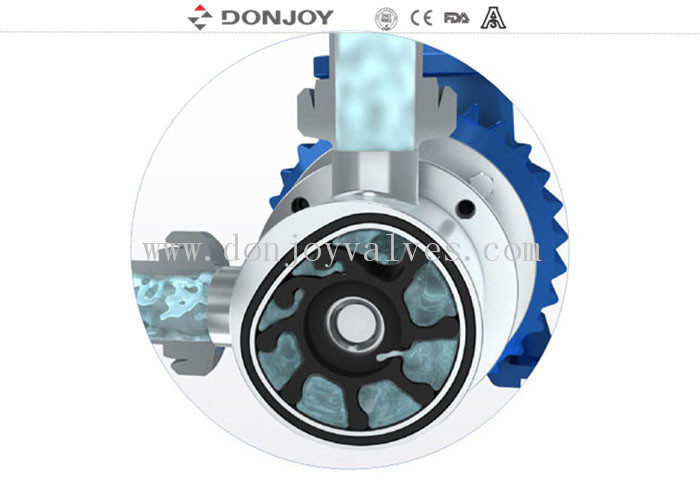

作動原理

1. ポンプ吸込口では、ポンプステーターの内側偏心構造により、フレキシブルインペラのブレード間の体積が増加する際に部分的な真空が発生します。これにより生じる吸引力によって、液体がポンプ室に引き込まれます。

2. 回転するインペラは、液体を吸込口から吐出口へ運びます。この段階では、ブレード間の空間は実質的に一定に保たれます。ブレード間の隙間により、大きな固体粒子がポンプを通過しても液体を傷つけることなく移送できます。

3. インペラは、ポンプステーターの偏心内面の平坦部分に接触します。インペラが曲がると、ブレード間の体積はポンプから連続的かつ均一に減少します。

先進的な設計、シンプルな構造

メンテナンスが簡単で経済的です。ポンプカバーは4つのロックナットで固定されています。ポンプのインペラやシャフトシールをメンテナンスする際は、ナットを緩めるだけで済みます。

メカニカルシール:

シングルメカニカルシールを採用しており、シール面は炭素金属セラミック製で、寿命が延びています。食品衛生用途では、メカニカルシールは簡単に洗浄でき、液体による堆積物が形成される可能性のある溝を避けるように設計されています。

液体移送のための柔軟なソリューション

1. Donjoyはフレキシブルインペラポンプの改善に尽力しています。RXポンプの適用範囲は、耐圧性の向上、ポンプ本体とシャフトシールの革新的な設計、および新しいインペラ材料の適用により拡大されています。

2. 優れたセルフプライミング機能: 操作が簡単なフレキシブルインペラポンプは、6メートルまで達する優れたセルフプライミング機能を持つ容積式ポンプです。

3. マイルドなポンピング: RXポンプのポンピング効果は非常に安定しておりマイルドで、媒体は泡立ったり損傷したりしません。高脂肪バター、大きなベリー、桃の半分のサイズのような壊れやすい媒体でさえ、ポンプを損傷することなく通過できます。同時に、当社のRXポンプは脈動なしで完全に動作することが保証されています。ポンプ速度を調整することで、ドーシングポンプとしても使用できます。

4. 簡単な操作、低メンテナンスコスト: 他の一般的なセルフプライミングポンプ（空気圧式ダイヤフラムポンプや可変容積ポンプなど）と比較して、RXポンプの運用コストは低く、メンテナンスはより簡単で、ダウンタイムは短いです。標準的なレンチを使用してフロントカバーを分解するだけで、フレキシブルインペラポンプのメンテナンスが可能であり、さらに重要なことに、ポンプを配管システムから取り外す必要はありません。

RXの衛生用途

食品および乳製品の加工において衛生は最重要です。RXは、厳格な衛生要件を満たすために、研磨されたステンレス鋼と食品またはミルクグレードのインペラで設計されています。ステンレス鋼製の衛生的なRXは清掃が容易で、液体の堆積を引き起こさない非溶接シャフトシールを使用しており、使用されるインペラ材料はテストおよび承認されています。また、FDA規制に準拠していることが認証されています。ポンプで供給するのに適した典型的な製品には、牛乳、脱脂乳、クリーム、カード、ヨーグルト、ホエー、塊、シロップ、調味料、ゼラチン、蜂蜜、ジャム、軟膏、缶詰食品、飲料、ワイン、ビール、フルーツジュース、スパイスが含まれます。

RXの産業用途

RXフレキシブルインペラポンプは、衛生要件がない状況にも適用できますが、それでも主要なステンレス鋼ポンプとして使用されます。RXステンレス鋼ポンプは、酸性液体、粘土、コンクリート添加剤、洗剤、染料、フィルム処理薬品、インク、および下水処理化粧品の移送に特に適しており、石鹸、シャンプー、洗剤、保湿剤などの製品も頻繁に移送されます。

選択表

図面

接続方法

流量と揚程
