Donjoy SS316L RX-04 ベリー用フレキシブルインペラーポンプ

DONJOY SS316L RX-04 フレキシブルインペラポンプ ベリー用

説明

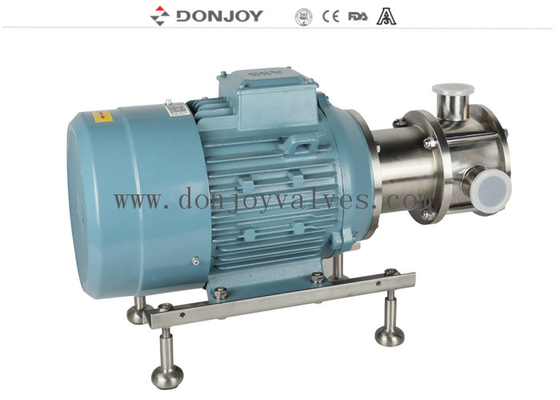

RXフレキシブルインペラポンプ

正逆回転が可能です。

液面がポンプ吸込口より低くても、最大5Mまで液体を吸引・移送できます。

本ポンプは、低粘度および高粘度の媒体、粒子やガスを含む材料の輸送および移送用に設計されています。

仕様

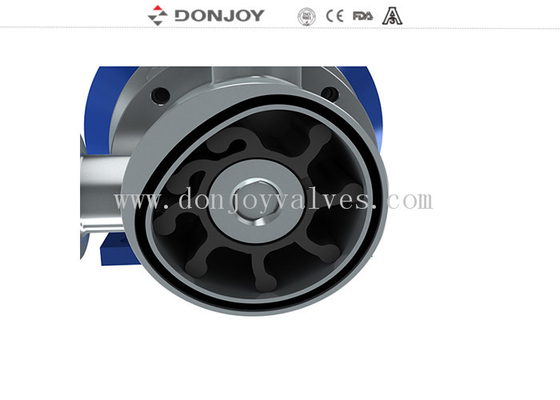

1. ポンプ吸込口では、ポンプステーターの内側偏心構造により、インペラブレード間の容積が増加する際に部分的な真空が発生します。これにより生じる吸引力で液体がポンプ室に引き込まれます。

2. 回転するインペラは液体を吸込口から吐出口へ運びます。この段階では、ブレード間の空間は実際には一定に保たれています。ブレード間の隙間により、大きな固形粒子がポンプを通過しても液体に損傷を与えることなく処理できます。

3. インペラはポンプステーターの偏心内面の平坦部分に接触します。インペラが曲がると、ブレード間の容積はポンプから連続的かつ均一に減少します。

先進的な設計、シンプルな構造

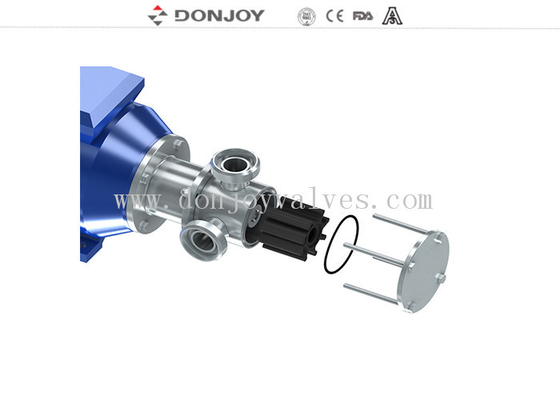

メンテナンスが簡単で経済的です。ポンプカバーは4つのロックナットで固定されています。ポンプのインペラやシャフトシールをメンテナンスする際は、ナットを緩めるだけで済みます。

メカニカルシール:

シングルメカニカルシールを採用しており、シール面は炭素金属セラミック製で、長寿命です。食品衛生用途では、メカニカルシールは清掃が容易で、堆積物が発生しやすい溝を避けるように設計されています。

液体の移送に柔軟なソリューション

1. Donjoyはフレキシブルインペラポンプの改良に尽力しています。RXポンプの適用範囲は、耐圧性の向上、ポンプ本体とシャフトシールの革新的な設計、および新しいインペラ材料の適用により拡大されています。

2. 優れた自吸機能: 操作が簡単なフレキシブルインペラポンプは、最大6メートルまで到達可能な優れた自吸機能を持つ容積式ポンプです。

3. マイルドなポンピング: RXポンプのポンピング効果は非常に安定しており、媒体はホイップされたり損傷したりしません。高脂肪バター、大きなベリー、桃の半分のサイズのような壊れやすい媒体でさえ、ポンプを損傷することなく通過できます。また、RXポンプは完全に脈動なく運転することが保証されています。ポンプ速度を調整することで、ドーシングポンプとしても使用できます。

4. 簡単な操作、低メンテナンスコスト: 空気圧ダイヤフラムポンプや可変容積ポンプなどの他の一般的な自吸ポンプと比較して、RXポンプの運用コストは低く、メンテナンスはより簡単で、ダウンタイムは短いです。標準的なレンチを使用してフロントカバーを取り外すだけで、フレキシブルインペラポンプのメンテナンスが可能であり、さらに重要なことに、ポンプを配管システムから取り外す必要はありません。

RXの衛生用途

食品および乳製品の加工において衛生は最重要です。RXは、厳格な衛生要件を満たすために、研磨されたステンレス鋼と食品または乳製品グレードのインペラで設計されています。ステンレス鋼製衛生RXは清掃が容易で、液体堆積の原因とならない非溶接シャフトシールを使用しており、使用されるインペラ材料はテストおよび承認済みです。また、FDA規制に準拠していることが証明されています。ポンプで供給するのに適した典型的な製品には、牛乳、脱脂乳、クリーム、カード、ヨーグルト、ホエー、塊、シロップ、調味料、ゼラチン、蜂蜜、ジャム、軟膏、缶詰食品、飲料、ワイン、ビール、フルーツジュース、スパイスが含まれます。

RXの産業用途

RXフレキシブルインペラポンプは、衛生要件のない状況にも適用できますが、それでも主要なステンレス鋼ポンプとして使用されます。RXステンレス鋼ポンプは、酸性液体、粘土、コンクリート添加剤、洗剤、染料、フィルム処理化学薬品、インク、および下水処理化粧品などの移送に特に適しており、石鹸、シャンプー、洗剤、保湿剤などの製品も頻繁にこのタイプのポンプで移送されます。

このポンプはドライランできますか？

いいえ、絶対にできません！フレキシブルインペラポンプは、短時間のドライランでも損傷します。メカニカルシールは、ポンプ運転中に潤滑と冷却が必要です。流体がないと、メカニカルシールが過熱してひび割れ、ポンプから漏れが発生してモーターに流体が入る可能性があります。モーターが焼き付く可能性もあります。ゴム製インペラも、短時間のドライランで溶けたり変形したりする可能性があります。アドバイスとしては、ポンプが運転中に常に流体にアクセスできるようにし、ポンプ吸込側の容器またはサンプは、ポンプが作動中に流体がなくなることがないようにしてください。流体チャンバーにレベルセンサーまたはフロートスイッチを取り付けることで、流体がない場合にポンプがオフになるようにすることができます。ポンプを保護するもう一つの方法は、ドライラン防止装置を取り付けることです。これにより、ポンプに流体が入っていないことを検出するとポンプがオフになります。ドライランが避けられないと思われる場合は、当社にご相談ください。お客様の用途により適したポンプを選択できるよう努めます。

選定表

図面

接続方法

流量と揚程

タグ: フレキシブルインペラポンプ
