直接接続する比例衛生用弁

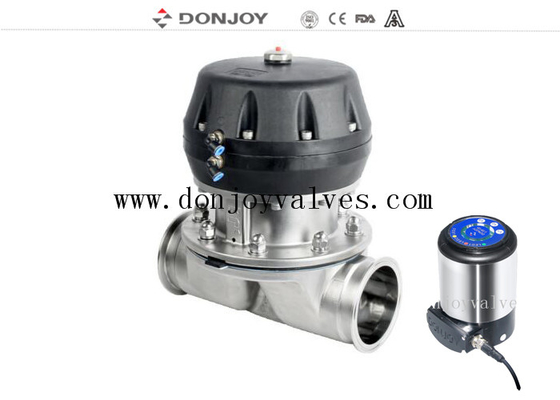

直接接続のサニタリーダイヤフラム比例弁

タグ
プラスチック空気圧アクチュエータ付きサニタリーダイヤフラムバルブ
多機能空気圧ダイヤフラムバルブ
ダブルロケーションシリンダー 空気圧ダイヤフラムバルブ


仕様


 ダイヤフラムバルブのさまざまな構成

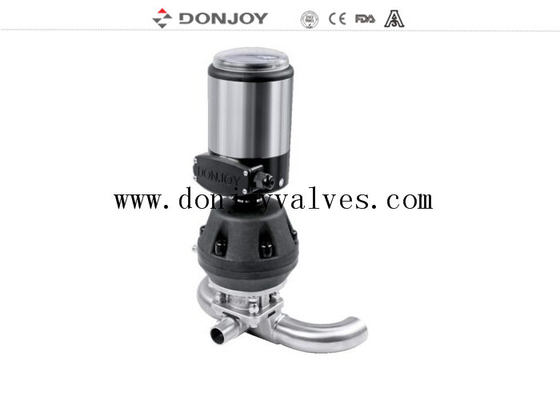

1.      ポジショナー/プロセスコントローラー付きダイヤフラムバルブ (IL-TOP)

2.      制御ユニット付きダイヤフラムバルブ (C-Top)

3.      バルブ位置レギュレーター

4.      位置センサーモジュール

5.      プラスチックハンドル

6.      ステンレス鋼ハンドル

7.      ステンレス鋼アクチュエータ

8.      電動ダイヤフラムバルブ

9.      プラスチックアクチュエータ

10.    ボディ: 鋳造/鍛造

バルブボディ:
鍛造ボディブランクは、ステンレス鋼のインゴットを1つ通し、鍛造プロセスで高温鍛造を提供し、押出ブランク形状の変化を通じて、鍛造後のボディ密度が高く、構造がより均一で、砂穴やその他の不純物がないようにします。その後、加工センターを通じて高精度機械加工を行います。

鋳造ボディは、金型パラフィンワックスモデルで作られ、パラフィンワックスモデルはセラミックに浸透し、ボディワックスモデルの表面全体に強力なセラミック層を形成します。ワックスモデルを溶かし、ステンレス鋼溶液を溶かし、冷却後セラミックの外観をノックオフし、ブランクボディが作られます。鋳造サイズは非常に正確で、外観は滑らかで清潔で整然としています。

ダイヤフラムバルブガスケット
1. EPDM/シリコーン
2. EPDM+PTFE接着剤
3. EPDM/EPDM分離

ダイヤフラムバルブの証明書

1.すべての合成樹脂と添加剤は、FDA認証に準拠しています。

2.材料の化学組成、物理的特性、製造プロセスが文書化されています。

3.3-aの一貫性認証

4.CE-PED/97/23/EC

5.EN 10204-3.1

動作原理

1. ダイヤフラムは、ボディシールとシートシールを提供します。外部環境への経路がないため、無菌プロセスに適しています。

2. バルブが閉じると、ダイヤフラムを支える圧力パッドがボディのシール面に移動します。圧力プレートが移動すると、ダイヤフラムが曲がり、ボディの中心にあるシート領域に押し下げられ、ボディを通る流れ経路が閉じられます。

3. ボディと圧力プレートの相互関係により、ダイヤフラムの過度の圧縮を防ぎます。

4. バルブは手動操作と空気圧操作ソレノイドバルブの制御トップが可能です。

アプリケーション:

ダイヤフラムバルブは、手動または空気圧で操作され、製薬業界の衛生および無菌プロセスでの使用に特化して設計されています。

このバルブは、開閉制御だけでなく、流量制御にも優れています。

ダイヤフラムバルブは、他のバルブと比較して流量の点で優れています。清掃が容易で、粒子を含む物質の処理に適しています。流量制御の適用中にエアポケットの現象はまれです。

マルチポートダイヤフラムバルブの組み合わせ

SPA構成とGMP構成

製品図面


表面Ra

タグ: サニタリーバルブ、薬局バルブ、ダイヤフラムバルブ
