商品の詳細:
お支払配送条件:
|
| 材料: | SS304/316L | メディア: | 水等。 |
|---|---|---|---|
| 動作モード: | パネム | サイズ: | DN25 - DN150か1" - 6つ |
| 圧力: | 中気圧 | バルブシート: | 小選挙 |
| 構造: | 空気アクチュエーターを使って | 表面塗装: | 砂吹きまたはミラーの磨くこと |
| ハイライト: | サニタリーシングルシート制御弁,空気圧作動シングルシート制御弁,DN150 シングルシート制御弁 |
||

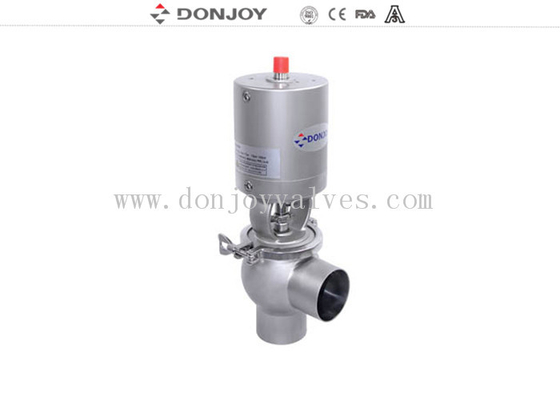

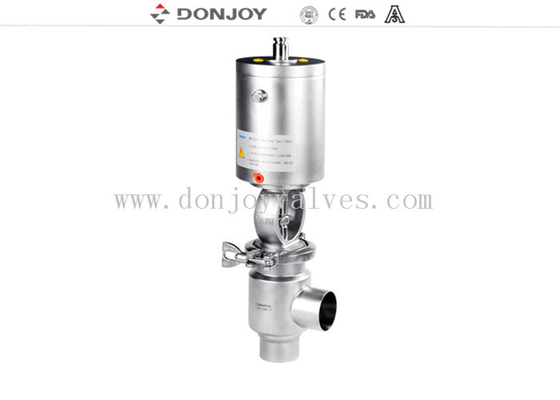

シングルシートコントロールバルブ、サニタリー設計、空気圧作動
★★仕様:
| 項目 | ステンレス鋼空気圧ダイバートシート反転バルブ |
| サイズ | DN25-DN100、1"-4" |
| 使用温度 | -10ºC～120ºC EPDM、（SIPの場合140ºC、最大30分） |
| 使用圧力 | 10 bar、145 psi |
| 圧縮空気圧 | 5.0-7.0 bar |
| 空気接続 | G1/8" (BSP) |
| 内面仕上げ | Ra<0.8um |
| 外面仕上げ | サンドブラストまたは鏡面研磨 |
| 材質 | AISI316L/AISI304 |
| ガスケット（標準） | FDA 177.2600に準拠したEPDM |
| ガスケット（オプション） | FDA 177.2600に準拠したFPM |
| 接続 | DIN、SMS、RJT、IDF |
| 通常の空気圧作動 | シングルアクティング空気圧アクチュエータ |
| オプションの空気圧作動 | ダブルアクティング空気圧アクチュエータ |
| オプション2 | 外部位置センサー |
| オプション3 | 蒸気バリア（シャフト滅菌が必要な場合） |
| オプション4 | ボディジャケット断熱材 |
| オプション5 | バルブ位置レギュレーター |
| オプション6 | ダブルストップアクチュエータ |
| オプション7 | ダイヤフラム型バルブキャビティ |
| オプション8 | C-TOPコントロールユニット。 |
● コントロールユニット付き空気圧ダイバートシートバルブは、食品加工業界、製薬およびファインケミカル業界の飲料製造で広く使用されている衛生的なシングルシート空気圧作動バルブです。
● シートバルブは、シングルまたはダブルアクティング空気圧アクチュエータによって自動的に作動し、圧縮空気でシャフトを押し、バルブを開閉位置に配置します。
● シングルアクティングシリンダーアクチュエータは180度回転し、バルブをノーマルオープンとノーマルクローズにします。
● サイズ：DN25 / 1 "～DN100 / 4"
● 温度：130℃
● 圧力：10bar
● 空気供給：4-7bar
● 材質：ASTM 304 / 1.4301、316L / 1.4404
● シール：EPDM、FPM、HNBR、FDA177.2600
● 処理：Ra<0.8μm
● 証明書：3-A-53-06、PED / 97/23 / EC、FDA177.2600
コントロールユニット:
● 電源：DC 24V ± 10%
● シングルアクティング（標準）、ダブルアクティング（オプション）
● 自己調整バルブ位置フィードバック機能
● アナログ信号（4-20mA）および電気（DC24V）出力をサポート
● AS-I BUSをサポート
● 手動および自動操作をサポート
設計の特徴
● 独自の設計、無菌、デッドアングルなし
● コンパクトで堅牢な設計、360°調整可能なボディ。
● 通常はクローズ（NC）がデフォルトで、NCとNOの機能はシリンダーを180°回転させることで交換可能です。
● バルブ本体の中央のクランプを緩めることで、簡単に組み立て/分解できます
● 3A規格に準拠した衛生的な設計
● 手動ハンドホイール、空気圧アクチュエータは交換可能です。
● さまざまなボディの組み合わせを幅広く選択できます。
● 100％油圧テスト済み/ 100％検査済み
図面
機能の選択
バルブ本体の組み合わせ
詳細については、直接お問い合わせください
タグ：Donjoyシートバルブ、反転バルブ、シャットオフバルブ
