商品の詳細:
お支払配送条件:
|
| Brand: | ドンジョイ | サイズ: | 4インチ |
|---|---|---|---|
| スタナダール: | DIN,3A,SMS,ISO | 接続: | 溶接した |
| 磨いたもの: | ミラー、マット | 密封器: | NBR |
| マックス 圧力: | 10bar | ||
| ハイライト: | SS304 液圧チェックバルブ,サニタリー油圧チェックバルブ,固定性のない水力チェックバルブ |
||

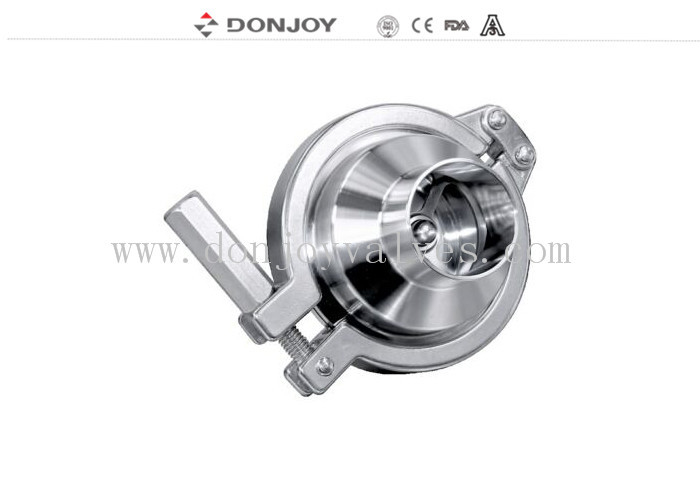

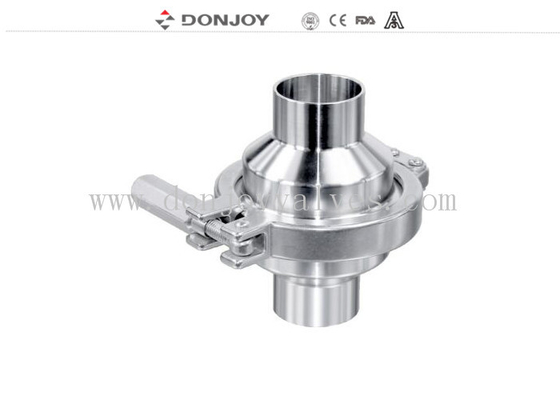

4インチ溶接サニタリー非保持弁/SS304油圧チェックバルブ
クイック詳細:
油圧チェックバルブ
分解が容易
小型構造
DIN11851接続（標準）
仕様
| 製品名: | 4インチ溶接サニタリー非保持弁/SS304油圧チェックバルブ |
| バルブ本体材質: | SS304またはSS316L |
| シール材質: | EPDM |
| 最大使用圧力: | 10Bar |
| 開放圧力: | 0.1-0.3bar |
| 最大使用温度: | 120度C |
| 利用可能なサイズ: | DN25/1インチ～DN100/4インチ |
| 利用可能な接続: | ねじ、溶接、クランプ |
| 利用可能な規格: | DIN、SMS、3A |
| 証明書: | FDA、CE |
チェックバルブのオプション
1. 接続: クランプ、溶接、ねじ
2. シール: NBR、FPM、PTEF（すべてFDA177.2600準拠）
3. 規格: DIN、SMS、RJT、IDF、ISO、3A
図面
梱包詳細
各バルブにバブルパック。
外装はカートンまたは合板ケース。
またはお客様のご要望に応じて。
動作原理
流体の圧力がスプリングの圧力より高くなるとバルブが開き、2つの圧力が等しくなるとバルブが閉じます。より強い逆圧もバルブを閉じます。
サニタリーバルブは、本体に2つの別々の開口部を備えた2ポートバルブです。流体は1つの開口部から入り、もう一方から出ます。これらのバルブは、液体が一方向にのみ流れる必要がある用途に役立ちます。
サニタリーバルブには、水平型と垂直型の2つの形式があります。
水平バルブは、自己排水バルブが必要な水平ラインに適しています。
垂直バルブは、垂直または水平の設置で使用できます。水平用途では、自己排水バルブがポンプのプライミングと温度の連続性を維持できない場合に役立ちます。
水平スプリングチェックバルブの場合、製品の流れがバルブ内のディスクをシートから押し出します。順方向の流れ圧力がなくなると、電解研磨されたスプリングがディスクを元の位置に戻し、シートに押し付けて閉じた状態を保ちます。逆流圧力もディスクを閉じた位置に押し込みます。
チェックバルブは、プロセスパイプラインの排出が必要なシナリオに役立ちます。これは、特に製品回収や排水など、さまざまな理由で発生する可能性があります。一部の用途では、パイプライン内またはそれらが接続されているタンク内の製品に空気攪拌が必要になる場合もあります。チェックバルブはこれを実現できます。
サニタリーチェックバルブを取り付ける際に留意すべきこと
– ボールチェックバルブ –
垂直設定では、重力によってボールがシートに出入りできるように、製品は下から上に流れる必要があります。水平設定では、バルブの湾曲部分は直立し、パイプに対して90度である必要があります。これにより、バルブが自由に排水され、ボールが適切に配置されます。
– ディスクチェックバルブ –
ディスクチェックバルブは、垂直設定では自由に排水されません。したがって、自由に排水するには、水平位置にある必要があります。
タグ: チェックバルブ、非保持弁、スプリングリターンバルブ
