| 製品: | ステンレス鋼のCIPポンプ | タイプ: | CIP -U |
|---|---|---|---|
| 吸引の頭部: | 8メートル | シール材料: | C/SIC/EPDM |
| 電圧: | 220V/380V/440V | 証明書: | 3A,CE,FDA,ISO... |
| 構造: | 単段ポンプ | ||
| ハイライト: | ss316l 自律式水ポンプ,8M 自律式水ポンプ,衛生用自給水ポンプ |
||

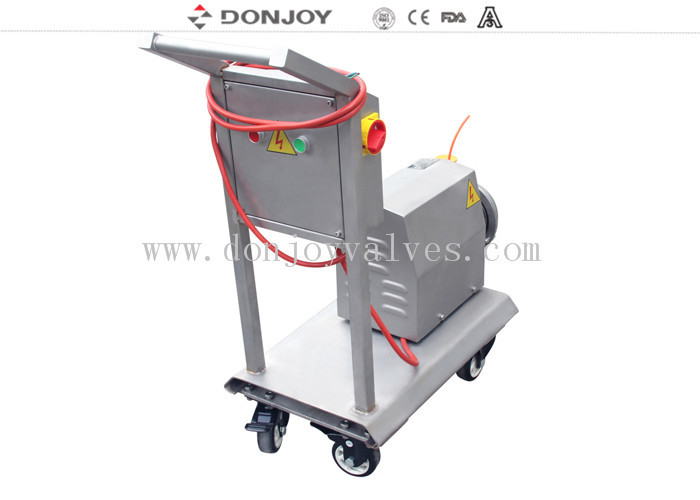

8メートル吸込 自吸式ポンプ / 高純度CIPポンプ
高効率、低騒音、大吸込、簡単なメンテナンス、高純度のソリューション
CIPシリーズの様々な用途
最大8メートルの優れた自吸能力、負圧は-0.8barまで可能
CIPソリューション
タンク排出
低液面でも8メートルの吸込が可能
仕様
|
製品名: |
CIPポンプ / リターンポンプ |
|
本体材質: |
SS304 / SS316L / 1.4301 / 1.4404 |
|
シール材質: |
EPDM (標準、FDA承認) FPM(バイトン) および NBR |
|
最大流量: |
35 m3/h |
|
最大速度: |
3600 min-1 |
| 最大回転数: | 1750Min - 1 |
| 最大吸込高さ | 8m / 22 ft |
|
最大揚程: |
42H(m) |
|
最大使用圧力: |
4.2Bar |
|
最大使用 |
120 °C |
|
メカニカルシール: |
C /SIC /EPDM |
|
モーター: |
ABB / 国内製 |
|
モーター周波数: |
50HZ, 60HZ |
|
接続可能: |
トライクランプ、ねじ込み、フランジ |
|
対応規格: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
駆動方式: |
電動 |
|
低吐出オプション: |
低吐出 / ダイヤフラムバルブ / ボールバルブ / バタフライバルブ |
|
適用範囲: |
乳製品、食品、飲料、医薬品、化粧品など |
用途
1. 本ポンプは、食品加工、医薬品、化学工業に適した衛生的なサイドチャネル設計の自吸式ポンプです。
2. 空気やガスを含む液体の移送用に特別に設計されており、予備プライミングを行った状態での負圧吸込や、ろ過装置と組み合わせて使用することも可能です。
3. ワイン、油、シロップ、アルコールなどの揮発性製品、その他の溶剤、または沸点に近い温度の製品に使用できます。ただし、本ポンプの主な用途はCIP回収です。
作動原理

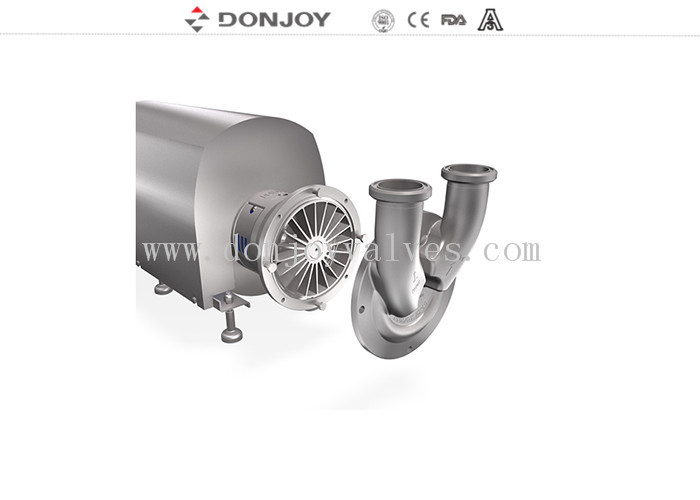

1. インペラは、吸込ボディとベンチュリケーシングの間に収められ、ポンプシャフトと連動して回転します。
2. インペラの回転とサイドチャネルの配置により、吸込ボディ内に負圧が発生します。
3. これによりポンプの吸込力が生まれます。同時に、流体は運動エネルギーと圧力エネルギーの形でエネルギーを受け取り、これがインペラケーシングを通して流体を押し出します。
設計と特徴
1. コールドフォーミングプレート製のモーターカバー
2. ステンレス鋼インベストメント鋳造の吸込ボディとインペラ
3. メカニカルシールは、スプリングとポンプ液の接触を防ぎます。
4. ステンレス鋼サポート
5. 表面仕上げ: サンドブラスト
6. 接続: ねじ込み/クランプ/ナット/、DIN11864無菌、KF
7. 規格: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
メカニカルシールシステム:
Donjoy DJ-CIPシリーズ自吸式ポンプのメカニカルシールは、ヨーロッパの有名なスウェーデンの企業と共同で研究開発されました。メカニカルシールは、圧力バランスと超長寿命設計で、特別な工具なしで簡単に分解・メンテナンスできます。衛生的な純度は、EU EHEDG、米国3-A-02-11、FDA1772600などに準拠しています。多くの構成があります。
メカニカルシール（標準）: C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM..
