商品の詳細:
お支払配送条件:
|
| 製品名: | 3PC バタフライバル | 材料: | 304 / 316L |
|---|---|---|---|
| サイズ: | DN10 - DN300、1/2」- 12" | 操作: | 電気 |
| 接続: | 溶接した | 特徴: | 電気アクチュエータ |
| 構造: | 蝶 | ||
| ハイライト: | 3PC 溶接バタフライバル,4インチ溶接バタフライバル,3PC ラグ型バタフライバル |
||

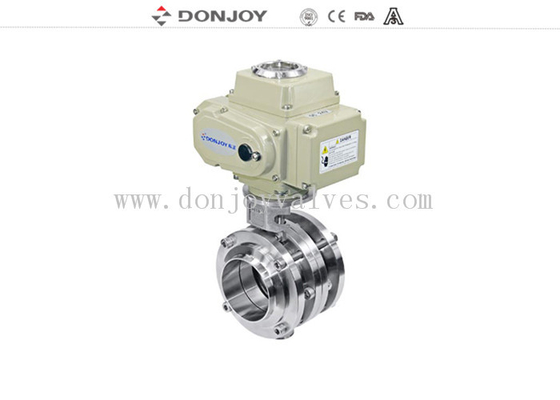

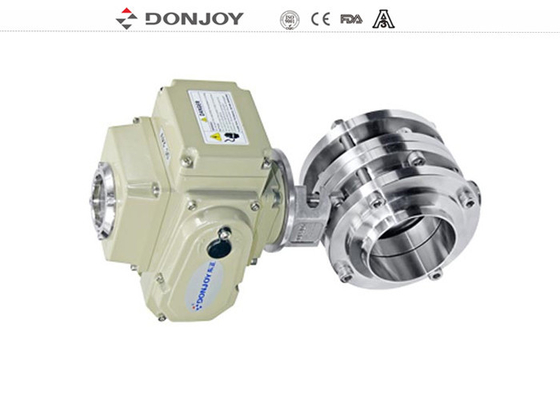

衛生用ステンレス鋼 4インチ 316 AC220V パッシブ出力 スイッチタイプ電子 3PC 溶接蝶弁
仕様
|
商品名: |
衛生用ステンレス鋼 4インチ 316 AC220V パッシブ出力 スイッチタイプ電子 3PC 溶接蝶弁 |
|
バルブ・ボディの材料: |
SS304/316L |
|
密封材: |
EPDM (スタンダード) FPM/SILICON/NBR,FDA1772600 |
|
最大作業圧: |
10バー |
|
マックス.作業温度: |
120°C |
|
使用可能なサイズ: |
DN10-DN300 1/2インチ-12インチ |
|
接続可能: |
クランプ/溶接/スレッド/フレンズ |
|
使用可能な標準: |
3A/DIN/SMS/RJT/ISO/IDF |
|
操作する: |
電気 |
|
コントロール: |
消極出力 電動アクチュエータ |
|
証明書: |
3A/54-02 (1580),PED/97/23/EC,FDA177.2600ISO |
|
適用範囲: |
乳製品,食品,飲料,薬局,化粧品など |
|
パッケージの詳細: |
バルブごとにバブルパックを入れます. |
|
配送の詳細: |
通常はT/Tの入金を受け取ってから20日以内に. |
図面
|
|
サイズ | トルク | バルブサイズを推奨する | |
| バタフライバル | ボールバルブ | |||
| DJ5 | 30S-50N.M | ≤4"DN100 | ≤2.5" | |
| 20S-30N.M | ≤3"DN80 | ≤2"DN50 | ||
| 10S-15N.M | ≤2.5"DN65 | ≤1.5"DN40 | ||
| DJ10 | 30S-100N.M |
5"DN125 12"DN300 |
DN65-3" | |
| 20S-60N.M |
4"DN100 6"DN150 |
2.5"-DN65 | ||
| 15S-50N.M |
3"DN80 5"DN125 |
2〜2.5インチ | ||
| DJ-20 | 30S-200N.M | - | DN80-4" | |
| 15S-100N.M |
5"DN125 12"DN300 |
DN65-3" | ||
| DJ-40 | 30S-400N.M | - | - | |
| 15S-200N.M | - | DN80-4" | ||
材料
材料は他の材料と接続されている: AISI 316L / 1.4404
他の部分の材料:AISI 304
封印リング EPDM FDA1772600
内部表面塗装:Ra ≤ 0.8μm
外部表面仕上げ:CNC精密加工
動作トルク
| 動作トルク (n.m) | DN25 -1" | DN40 -1..5" | DN50 -2" | 2.5" | DN65 | 3cm | DN80 | DN100 -4" | DN125 | DN150 |
| 3 | 4 | 5 | 10 | 12 | 14 | 18 | 25 | 40 | 55 |
オプション
ガスケット:NBR / MVQ / FPM
手動ハンドルまたは気力駆動装置
感应位置センサー
C - トップ制御頭
位置センサー
接続タイプ:SMS,RJT,DIN,3A,ISO,クランプ,溶接,スレッドなど
パッケージの詳細
バルブパック 各バルブ
外包は,紙箱やプラウダーケースです.
顧客の要求に応じて
配送の詳細
通常はT/Tの入金を受け取ってから20日以内に.
