商品の詳細:
お支払配送条件:
|
| 製品名: | バターフライバル | 材料: | 304 / 316L |
|---|---|---|---|
| サイズ: | DN10 - DN300、1/2」- 12" | 操作: | パネム |
| 接続: | 溶接した | 特徴: | アルミニウムアクチュエータ付き |
| 構造: | 蝶 | ||
| ハイライト: | 衛生用バタフライバル,ステンレスバタフライバル |
||

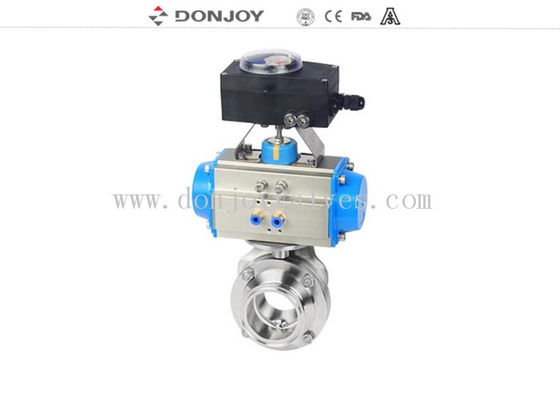

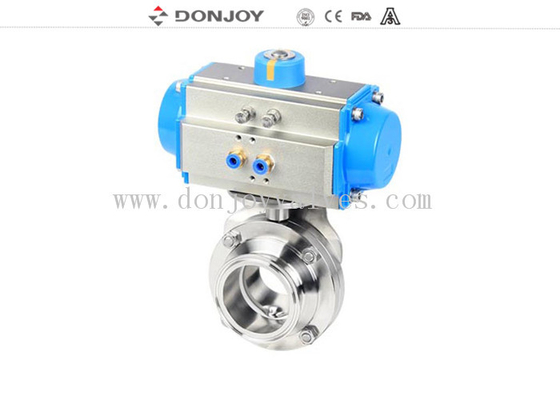

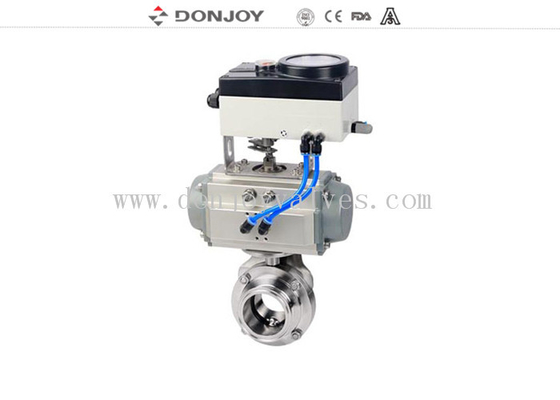

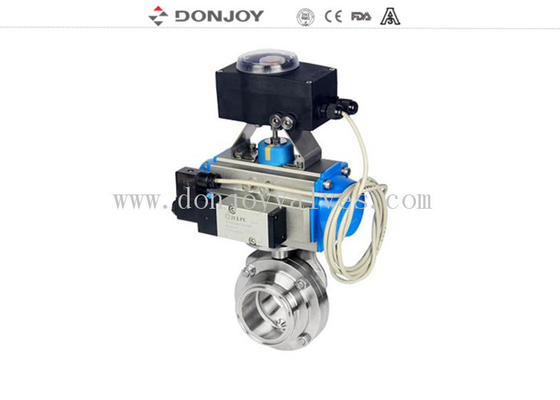

サニタリー空気圧バタフライバルブ 10インチ ダブルアクティングアルミニウムアクチュエータ ステンレス鋼 304 316L
仕様
|
製品名: |
サニタリー 10インチ 空気圧バタフライバルブ ダブルアクティングアルミニウムアクチュエータ ステンレス鋼 304 316L |
|
バルブ本体材質: |
SS304/316L |
|
シール材質: |
EPDM (標準) FPM/SILICON/NBR, FDA177.2600 |
|
最大使用圧力: |
10Bar |
|
最高使用温度: |
120度 C |
|
利用可能なサイズ: |
DN10-DN300, 1/2"-12" |
|
利用可能な接続: |
クランプ/溶接/ねじ/フランジ/特殊接続 |
|
利用可能な規格: |
3A/DIN/SMS/RJT/ISO/IDF |
|
操作: |
空気圧 |
|
制御: |
スマートバルブポジショナー / C-TOP制御 / 位置センサー |
|
証明書: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
適用範囲: |
乳製品、食品、飲料、薬局、化粧品など |
|
梱包詳細: |
各バルブにバブルパック。外装はカートンまたは 合板ケース。またはお客様のご要望に応じて。 |
|
配送詳細: |
通常、T/T頭金受領後20日以内。 |
データ
空気圧アクチュエータデータ
| ダブルアクティング空気圧アクチュエータ トルク表 | |||||
| サイズ | トルク(N.M) | 推奨バルブサイズ | |||
| バタフライバルブ | ボールバルブ | 3方ボールバルブ | 工業用バルブ | ||
| DJ052 | 21 |
DN10-DN50, 0.5"-2" |
DN10-DN32, 0.5"-1.25" |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2.5"-3.5" |
DN40-DN50, 1.5"-2" |
DN25-DN32, 1"-1.25" |
DN25,1" |
| DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50, 1.5"-2" |
DN32-DN40, 1.25"-1.5" |
| DJ083 | 74 |
DN125-DN150, 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
| DJ092 | 114 | DN200,8" | DN80 | 3" | DN65,2.5" |
| DJ105 | 170 |
DN250-DN300, 10"-12" |
DN100,4" | DN80 | DN80,3" |
| DJ125 | 292 | N/M | DN125,5" | DN100,4" | DN100,4" |
| DJ140 | 439 | N/M | DN150,6" | N/M | DN150,6" |
| DJ160 | 669 | N/M | DN200,8" | N/M | DN200,8" |
| シングルアクティング空気圧アクチュエータ トルク表 | |||||
| サイズ | トルク(N.M) | 推奨バルブサイズ | |||
| バタフライバルブ | ボールバルブ | 3方ボールバルブ | 工業用バルブ | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0.5"-1.25" |
DN10-DN15, 0.5"-0.75" |
N/M |
DN10-DN15, 0.5"-0.75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1.5"-2" |
DN25,1"
|
DN25,1" | DN25,1" |
| DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
| DJ083-S | 46.5-31.6 | DN80,3.5" | DN401.5" | DN40,1.5" | DN40,1.5" |
| DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | N/M | DN65,2.5" |
| DJ125-S | 159-105 | N/M | DN80,3" | DN80,3" | N/M |
| DJ140-S | 260-172 | N/M | DN100,4" | DN100,4" | DN80,3" |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4" |
材質
他のものと接続する材質: AISI 316L / 1.4404
その他の部分の材質: AISI 304
シールリング: EPDM FDA 177.2600
内面仕上げ: Ra ≤ 0.8μm
外面仕上げ: CNC精密機械加工
オプション
ガスケット: NBR / MVQ / FPM
ダブルアクティングの空気圧アクチュエータ
誘導型位置センサー
C - TOP制御ヘッド
位置センサー
接続タイプ: SMS、RJT、DIN、3A、ISO、クランプ、溶接、ねじなど。
ハンドル選択
2ポジションハンドル;
3ポジションハンドル;
4ポジションプルハンドル;
多位置プラスチックハンドル;
多位置ステンレス鋼ハンドル;
梱包詳細
各バルブにバブルパック。
外装はカートンまたは合板ケース。
またはお客様のご要望に応じて。
配送詳細
通常、T/T頭金受領後20日以内。
