RX フレキシビリティ インペラー 高純度ポンプは、時計回りおよび反時計回りの回転を実現します

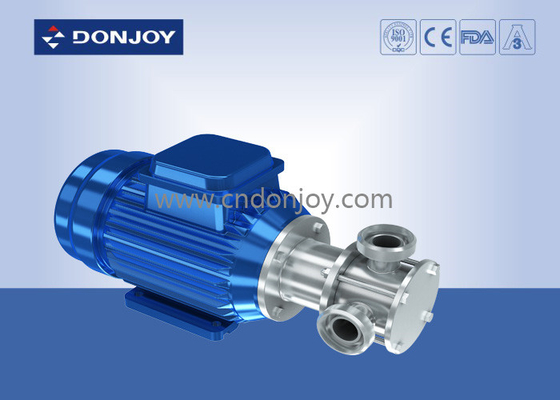

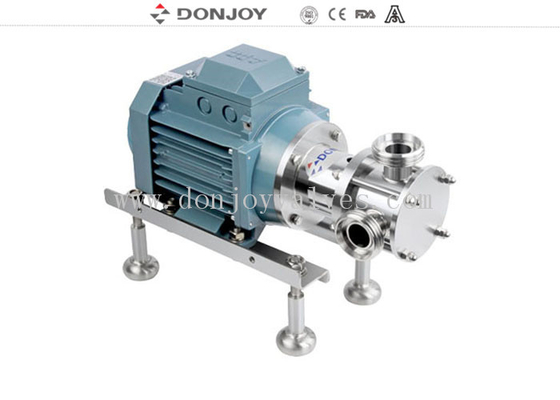

316Lサニタリーフレキシブルインペラー高純度ポンプ - RX - シリーズ

説明

RXフレキシブルインペラーポンプ

時計回りおよび反時計回りの回転が可能です。

ポンプ入口よりも液面が低い場合でも、液体を抽出して移送できます。最大5M

このポンプは、低粘度および高粘度の媒体を輸送および移送するように設計されており、材料には粒子またはガスが含まれています

仕様

動作原理

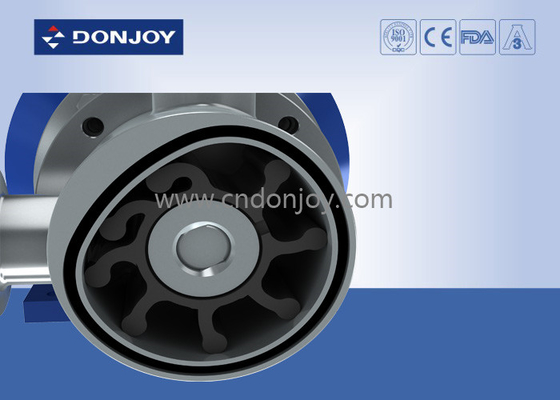

1. ポンプ入口では、ポンプステーターの内部偏心構造により、容積が増加するとフレキシブルインペラーの羽根間に部分的な真空が発生します。その結果形成された吸引力により、液体がポンプ室に吸い込まれます。

2. 回転するインペラーは、液体を入口から出口に運びます。この段階では、羽根間の空間は実際に一定に保たれています。羽根間の隙間により、大きな固形粒子がポンプを通過し、液体に損傷を与えることなく通過できます。

3. インペラーは、ポンプステーターの偏心した内面の平らな部分に接触します。インペラーが曲がると、羽根間の容積はポンプから連続的かつ均等に減少します。

高度な設計、シンプルな構造

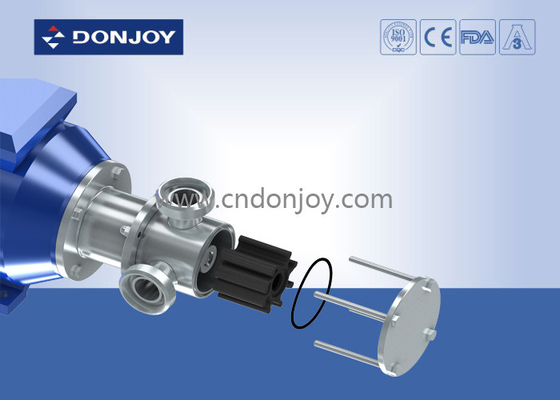

メンテナンスは簡単で経済的です。ポンプカバーは4つのロッキングナットで固定されています。インペラーとポンプのシャフトシールをメンテナンスする場合は、ナットを外すだけで済みます。

技術的特徴:

最大流量：8m3/h
最大圧力：4bar

最大吸引：5 M

最高温度：80℃

表面処理：Ra≤0.6μm、EP=Ra0.4μm

材料:

• 本体とファン：AISI 316L

• ガスケット：EPDM（食品に適しています）
• メカニカルシャフトシール

サニタリーのRXアプリケーション

食品および乳製品の加工において、衛生は最重要事項です。RXは、研磨されたステンレス鋼と食品または牛乳グレードのインペラーで設計されており、厳格な衛生要件を満たしています。ステンレス鋼サニタリーRXは清掃が容易で、液体堆積を引き起こさない未分割シャフトシールを使用しており、使用されているインペラー材料は試験および承認されており、FDA規制に準拠していることが認証されています。ポンプによる配送に適した代表的な製品には、牛乳、脱脂乳、クリーム、カード、ヨーグルト、ホエー、塊、シロップ、調味料、ゼラチン、蜂蜜、ジャム、軟膏、缶詰食品、飲料、ワイン、ビール、フルーツジュース、スパイスなどがあります。

産業のRXアプリケーション

RXフレキシブルインペラーポンプは、サニタリー要件のない状況にも適用できますが、それでも主なステンレス鋼ポンプとして使用されます。RXステンレス鋼ポンプは、酸性液体、粘土、コンクリート添加剤、洗剤、染料、フィルム処理化学薬品の輸送に特に適しており、インクや下水処理化粧品もこのタイプのポンプで頻繁にポンプ輸送されており、石鹸、シャンプー、洗剤、保湿剤などの製品が含まれます。

メンテナンス

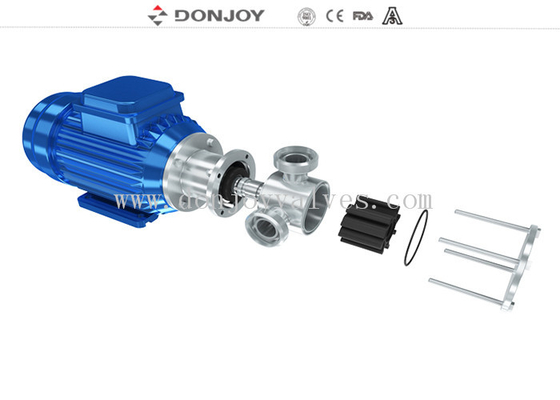

ポンプカバーは4つのロッキングナットで固定されています。ローターとシャフトシールを完全にオーバーホールする場合は、ポンプカバーを取り外すだけで済み、ポンプが非常に実用的になり、ダウンタイムが短縮されます。

選択表

図面

接続方法

流量と揚程
