商品の詳細:
お支払配送条件:
|
| 製品名: | パネウマティックバタフライバルと自動電子アクチュエータ | 材料: | 304/316L |
|---|---|---|---|
| サイズ: | DN10-DN300 1/2インチ-12インチ | 操作: | アクチュエータ |
| 接続: | 溶接 | ||
| ハイライト: | ステンレスバタフライバル,パネウマティックバタフライバル |
||

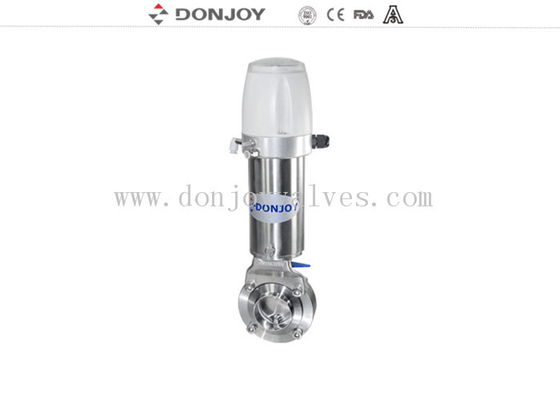

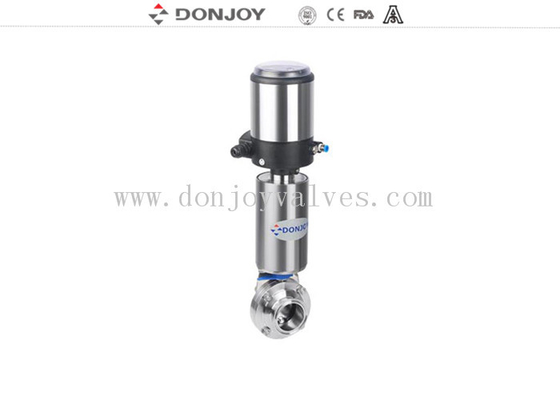

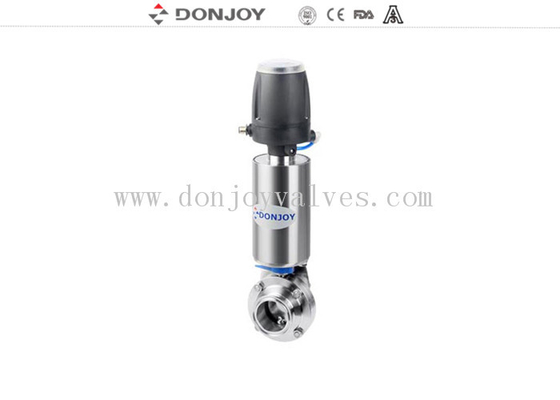

DN10-DN300 ステンレス鋼製サニタリー溶接バタフライバルブ アクチュエータと自動制御ユニット
|
技術的パラメータ |
|||
|
鋼材 |
製品接触鋼部品 |
AISI 304または316L (1.4306 / 1.4404) |
材料付き 検査報告書 |
|
その他の鋼部品 |
AISI 304 |
||
|
シール材 |
規格 |
EPDM |
すべてのシール材はFDAに準拠 21CFR117.2600 |
|
オプション |
VMQ / Viton (FPM) |
||
|
圧力 |
使用圧力 |
≤145psi (10bar) |
|
|
空気圧アクチュエータの供給圧力 |
70 ~ 116psi (5 ~ 8bar) |
||
|
温度 |
使用温度 |
EPDM: 14 ~ 248°F (-10 ~ 120°C) VMQ (シリコン): -58 ~ 356°F (-50 ~ +180°C) Viton (FPM): -22 ~ 428°F (-30 ~ +220°C) |
|
|
滅菌温度 |
150°C (302°F)、最大20分 |
||
|
表面処理 |
内面処理 |
Ra 16 ~ 32µin (0.4 ~ 0.8µm) |
|
|
外面処理 |
Ra 32 ~ 64µin (0.8 ~ 1.6µm) |
||
|
接続 |
エンド接続：突合せ溶接、サニタリークランプ、おねじとめねじ、 フランジ、I-lineまたはご要望に応じてその他。 |
||
|
アクチュエータ |
常時閉（NC）- 空気で開き、スプリングで閉じる; 常時開（NO）- 空気で閉じ、スプリングで開く; 空気対空気（AA）- 空気で開き、空気で閉じる。 |
||
サニタリーバタフライバルブ
サニタリーバタフライバルブは、衛生的なバタフライバルブとも呼ばれ、流体があるパイプセクションを通過し始めるか停止させるために使用される、流量制御デバイスの一種です。
サニタリーバタフライバルブの使用:
Donjoyサニタリーバタフライバルブは、化学工業、石油、冶金、配管、食品、バイオ医薬品、化学工業で広く使用されています；
Donjoyステンレス鋼製バタフライバルブ、サニタリー継手は高品質の製品であり、乳製品、製薬、ビール、飲料、食用油などの業界で、専門的な要件を満たすために使用できます。
Donjoyサニタリーバタフライバルブの利点:
Donjoyサニタリーバタフライバルブは、取り外し可能な接続、シンプルな構造、容易なメンテナンスなど、多くの利点があります；
Donjoyバタフライバルブのゴムシールとバルブプレートは、使用性能と耐用年数を確保するための高品質部品です。Donjoyバルブは、AISI 304またはAISI 316L、304Lおよび316材料などのバルブ本体とディスク材料、お客様のご要望に応じた自動または手動操作バルブを提供できます。
アプリケーション:
DONJOYは、突合せ溶接端を備えたサニタリー空気圧バタフライバルブアクチュエータであり、分離と制御のためのプロセス配管システムで広く使用されています。バタフライバルブは自動的に動作します。
仕様:
利用可能なサイズ：1/2インチから12インチ（1/2インチ、3/4インチ、1インチ、1 1/2インチ、2インチ、2 1/2インチ、3インチ、4インチ、5インチ、6インチ、8インチ、10インチ、12インチ）DN15 - DN300（DN15、DN20、DN25、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300）
材質：バルブ本体とディスクの材質はAISI 304またはAISI 316L、304Lおよび316材料をご要望に応じて利用できます。
最大使用圧力：DN25/1インチ～DN100/4インチで145psi（10bar）; DN125/5インチ～DN150/6インチで116psi（8bar）; DN200/8インチ～DN300/12インチで73psi（5bar）。
操作：SS304垂直アクチュエータ、NC（常時閉）/ NO（常時開）/ AA（空気対空気）タイプから選択可能。
空気供給圧力：70-116psi（5-8bar）
温度範囲：EPDMシートで14～248°F（-10～120°C）、VMQ（シリコン）シートで-58～356°F（-50～+180°C）。
エンド接続：突合せ溶接/突合せ溶接。
表面処理：Ra 16～32µin（0.4～0.8µm）、Ra 32µinがデフォルトです。
オプション:
バルブ本体とディスクの材質はAISI 304またはAISI 316L、304Lおよび316材料をご要望に応じて利用できます。シートとガスケットはEPDM、VMQ（シリコン）またはViton（FPM）で、すべてFDA 21CFR177.2600に準拠しています。
エンド接続は、突合せ溶接、サニタリートライクランプ、ねじ込み、フランジ、I-lineまたはご要望に応じてその他です。
ハンドル：4ポジションプルハンドル; プラスチックカバー付きまたは純粋なステンレス鋼製のマルチポジションハンドル。
自動操作を実現するためのアクチュエータ:
空気圧ステンレス鋼アクチュエータ（垂直タイプ）、空気圧アルミニウムアクチュエータ（水平タイプ）、および電動アクチュエータ。
NC操作：常時閉（フェイルクローズ）---空気で開き、スプリングで閉じる
NO操作：常時開（フェイルオープン）---空気で閉じ、スプリングで開く
AA操作：ダブルアクティング---空気で開き、空気で閉じる
