商品の詳細:
お支払配送条件:
|
| 製品名: | パネウマティックバタフライバル | 材料: | 304/316L |
|---|---|---|---|
| サイズ: | DN10-DN300 1/2インチ-12インチ | 操作: | パネム |
| 接続: | クランプフェルール | Struction: | 蝶 |
| ハイライト: | ステンレスバタフライバル,パネウマティックバタフライバル |
||

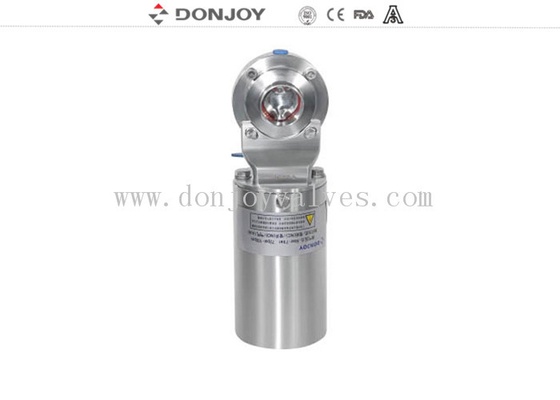

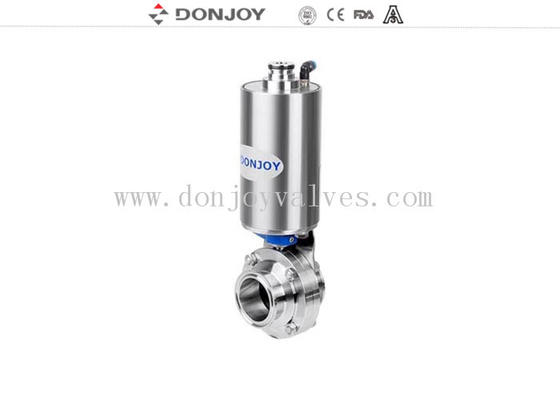

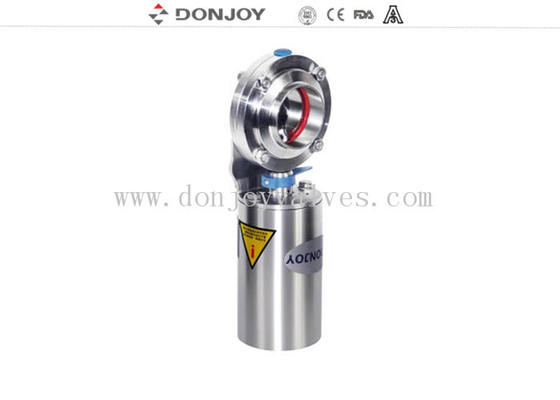

パネウマティック・オペレーション 衛生用バタフライ・バルブ クランプ・エンド シリコンシール 12"
|
テクニカルパラメータ |
|||
|
鋼材 |
製品 濡れた鋼部品 |
AISI 304 または 316L (1.4306 / 1.4404) |
材料が付いている 検査報告 |
|
他の鋼部品 |
AISI 304 |
||
|
シール材料 |
スタンダード |
EPDM |
すべてのシール材料は FDA 21CFR177と2600 |
|
オプション |
VMQ / Viton (FPM) |
||
|
圧力 |
作業圧 |
≤145psi (10bar) |
|
|
空気の供給圧 アクチュエータ |
70 ~ 116psi (5 ~ 8bar) |
||
|
温度 |
作業温度 |
EPDM: 14 ~ 248°F (-10 ~ 120°C) VMQ (シリコン): -58 ~ 356°F (-50 ~ +180°C) ビトン (FPM): -22 ~ 428°F (-30 ~ +220°C) |
|
|
消毒温度 |
150°C (302°F),最大20分 |
||
|
表面処理 |
内部表面処理 |
Ra 16 ~ 32μin (0.4 ~ 0.8μm) |
|
|
表面処理 |
Ra 32 ~ 64μin (0.8 ~ 1.6μm) |
||
|
接続 |
末端接続: バット・ウェルデッド,衛生用クランプ,男性と女性用スレッド,フランジ,Iライン,その他 |
||
|
アクチュエータ |
通常閉ざされた状態 (NC) - 空気が開いて,スプリングが閉ざされる状態 通常開いている (NO) - 空気が閉じ,春が開いている. 空から空へ (AA) - 空から開く,空から閉じる |
||
データ
| パネウマ・アクチュエータ | |||
|
サイズ | バルブサイズを推奨する | |
| バタフライバル | ボールバルブ | ||
| 70 | DN10~DN500.5"-2" | DN10-DN250.5インチ-1" | |
| 85 | DN10-DN100,1"-4" | DN10~DN400.5インチ-1.5インチ | |
| 114 | DN100-DN125,4"-5" | DN50-DN65,2"-2.5" | |
| 133 | DN150-DN200,6"-8" | DN80-DN100,3"-4" | |
| 168 | DN200-DN300,8インチから12インチ | DN100,4" | |
適用:
パンネマティック型衛生用蝶弁. 断熱と制御のためにプロセスパイプシステムに広く使用されています. AV-1PW蝶弁は自動的に動作します.
仕様:
サイズ: 1/2"から 12" (1/2", 3/4", 1 ′′, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
材料: バルブボディとディスクの材料はAISI 304またはAISI 316Lであり,要求に応じて 304Lおよび316材料が利用可能である.
最大作業圧: 145psi (10bar) for DN25/1"-DN100/4"; 116psi (8bar) for DN125/5"-DN150/6"; 73psi (5bar) for DN200/8"-DN300/12".
操作: SS304垂直アクチュエータ,NC (通常閉ざ) /NO (通常開け) /AA (空気から空気へ) タイプから選択できます.
空気供給圧: 70-116psi (5-8bar)
温度範囲:EPDM座席で14~248°F (-10~120°C),VMQ (シリコン) 座席で-58~356°F (-50~+180°C).
末端接続:バック溶接 /バック溶接
表面処理: Ra 16 ~ 32μin (0.4 ~ 0.8μm), Ra 32μin はデフォルトである.
オプション:
バルブボディとディスク材料はAISI 304またはAISI 316Lであり,要求に応じて304Lと316材料が利用できます.座席とガシケートはEPDM,VMQ (シリコン) またはViton (FPM) であり,どれも FDA 21CFR177 に準拠しています.2600末端接続は,要望に応じて,ボット・ウェルディング,衛生用トライクランプ,スレッド,フレンズ,Iライン,その他でできます.
ハンドル: 4 ポジションの引引ハンドル; プラスチックカバーまたは純粋なステンレス鋼の多ポジションのハンドル
自動操作を達成するためのアクチュエータ:
パネマティックステンレス・エクチュエーター (垂直型), パネマティック・アルミ・エクチュエーター (水平型),電気・エクチュエーター
NC操作:通常閉じる (閉じる場合) ---空気が開く,スプリングが閉じる
NO操作:通常開いている (開かない) ---空気が閉まる,スプリングが開く
AA操作:二重作用---空気から開く,空気から閉じるバルブ インテリジェント制御:位置センサー,Cトップコントローラー,Cトップコントローラー (AS-I)
標準:DIN,3A,SMS,ISO/IDF,BS/RJT,ASME/BPE
|
空気供給港 |
AAアクチュエータ |
1 〜 4 |
両端口は G1/8 です |
|
>4 |
ポートはG1/4,もう1つはG1/8です |
||
|
NCアクチュエータ |
1 〜 4 |
1 つのポートはG1/8です |
|
|
>4 |
1 つのポートはG1/4です |
||
|
動作装置なし |
1 〜 4 |
1 つのポートはG1/8です |
|
|
>4 |
1 つのポートはG1/4です |
