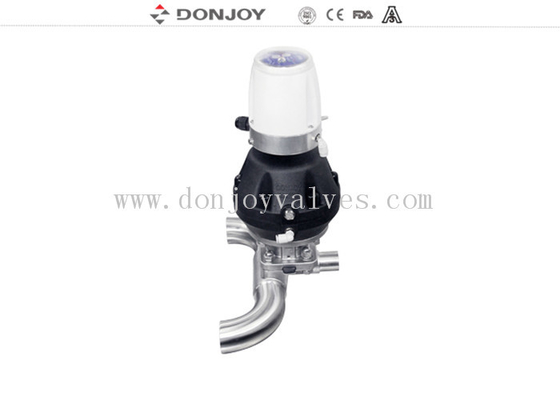

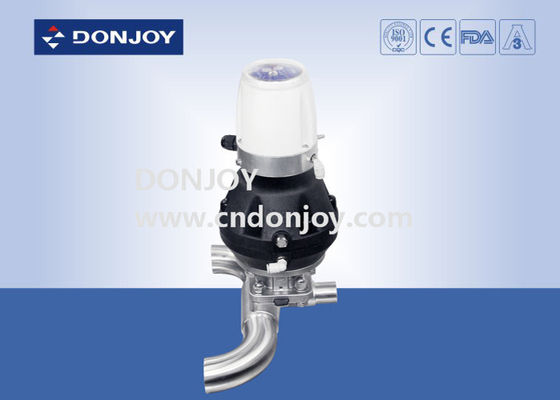

SS316 LクランプU - Cのティーの衛生ダイヤフラム弁DN25 - C-TOPのDN100サイズ
指定
|
製品名: |
316のL SSはU-Cのティーのダイヤフラム弁を締め金で止める |
|
バルブ本体材料: |
SS316L |
|
シール材料: |
単一のsillconeのガスケット付着力PTFE+EPDM/Twoの部分PTFE+EPDM |
|
MaxWorking圧力: |
10Bar |
|
Max.Workingの温度: |
120の摂氏温度 |
|
利用できサイズ: |
1" - 4"、DN25-DN100 |
|
利用でき関係: |
クランプ//糸/特別な関係溶接 |
|
利用でき標準: |
3A/BPE/DIN/ISO/IDF |
|
作動させる: |
手動、空気 |
|
利用でき構造: |
まっすぐに、Uタイプ ティー タンク底 |
|
制御: |
スマートな弁のポジシァヨナー/C-TOPの制御/位置センサー |
|
証明書: |
3A/54-02 （1580）、PED/97/23/EC、FDA.177.2600 |
|
適用規模: |
酪農場、食糧、飲料、薬学、化粧品、等 |
|
UCモデル選択: |
UC-H、US-K |
|
Intallation: |
手動ハンドルか空気アクチュエーターを取付けることは任意である |
記述
ダイヤフラム弁のさまざまな構成
1. Pisitioner/プロセス コントローラー（IL-TOP）が付いているDidaphragm弁
2. 制御装置が付いているダイヤフラム弁（Cトップの）
3. 弁の位置の調整装置
4. 位置センサー モジュール
5. プラスチック ハンドル
6. ステンレス鋼のハンドル
7. Stianlessの鋼鉄acutor
8. 電気ダイヤフラム弁
9. プラスチックAcutor
10. ボディ:/鍛造材投げること
適用:
ダイヤフラム弁は、手動でまたは気学的に作動させて、衛生学の使用および製薬産業の無菌プロセスのためにとりわけ設計されている。
弁はフロー制御のために優秀でしたり、また開いたり/直接管制。
ダイヤフラム弁は他の弁と比べた流れの特徴でよりよい。それはきれいになり、粒子が付いている物質を処理するためによくするべきeaiserである。エア ポケットの現象はフロー制御の適用の間にまれである。
バルブ本体:
ブランクによってが高温鍛造材と共にを通してステンレス鋼のインゴットの部分、造るプロセスで、構造をボディ密度の後で鍛造材によって、放出のブランクの形の変更を通して、より高く提供するためにあるボディを造ることは均一、砂の穴および他の不純物ではない。それから処理の中心を通して高精度の一致を続けていくため。
投げるボディは型の石蝋モデル、陶磁器の石蝋モデルinfitrationによって、強い陶磁器の層全身のワックス型の表面の形態を可能にするためになされる。陶磁器の、空白ボディの出現を離れた冷却のノックがuoになされた後、ステンレス鋼の解決の溶けることへの溶解のワックス型、そして。投げるサイズは非常に正確、外へ向かう出現滑らか、きれいおよび整頓されているである。
運営原則
1. ダイヤフラム ボディ シール、また座席シールを提供するため。道、従って無菌プロセス外の環境へのために適したそれはない
2. 弁が閉鎖しているときダイヤフラムを支える圧力パッドはボディの密封の表面の方に動く。圧力プレートが動くときダイヤフラムはボディ ボディを通した流れ道のこうして閉鎖の中心の座席区域に曲り、強制される。
3. 圧力プレートへのボディの内側関係はダイヤフラムの圧縮に防ぐ
4. 弁は電磁弁の手操作そして空気の操作制御上のどれである場合もある
ダイヤフラム弁のCetificate
1.All合成樹脂および添加物はFDAの証明に従うある。
2.Material化学成分、物理的性質および製造工程は文書化される。
3.3-a一貫性証明
4.CE-PED/97/23/EC
5.EN 10204-3.1
弁のダイヤフラム
1. それが熱周期、冷たい周期、または蒸気の消毒システムであるかどうか、EPDM+PTFEの（付着力の）ダイヤフラムのタブレットに高い化学抵抗、安定性が高く、よいflexibity、長い生命、高いシーリング、コード退化が、温度の変動の優秀な性能によってもたらされなくてない。
Sepcification:1-3」、DN20-DN80
温度:- 120degreeへの20
2. EPDM+PTFEは（分かれる）できるダイヤフラムの許容およびダイヤフラムの耐用年数をprolingを減らす
Sepcification:1-4」、DN20-DN100
温度:- 150degreeへの20
3単一のシール（EPDM/SILICONE/FPM）はステンレス鋼のボルトで、ゴム製 ダイヤフラム機械特性、そして圧力および温度のhaseのよりよいゴムおよび金属の結束を一緒に保障するために堅くなる繊維を補強する高いシールの安定性のダイヤフラムを高めるために加硫させた繊維の層の層を、埋め込んだ。従ってそれは真空の環境の使用のために適している。
Sepcification:1-4」、DN20-DN100
温度:- 120degreeへの10
4. 小型タイプ ダイヤフラムのガスケット（EPDMのシリコーン、FPM、EPDM+PTFE）
Sepcification:1/4" - 3/4"、DN6-DN15
温度:- 150degreeへの20
表面処理:
1.For機械磨かれた:内部Ra<0.5μm、外で:砂を吹き付ける1-4から」磨かれるミラーとの下の1"
デッサン
詳細情報があるように次サイズの形態を確認しなさい。
より多くのinforamtionを必要としなさい、私達に直接連絡しなさい。
