商品の詳細:
お支払配送条件:
|
| ポイント: | パネウマティック・ボール・バルブ/調整バルブ | 構造: | パンネマティックアクチュエータとポジショナー |
|---|---|---|---|
| 特徴: | インテリジェント・バルブ・ポジショナー | 関数: | ポジショニング |
| バルブタイプ: | ボールバルブ | 選択: | パネム / マニュアル |
| 流通方法: | 直接 | ||
| ハイライト: | パネウマティックバルブ位置付け器,二重作用する位置付け器 |
||

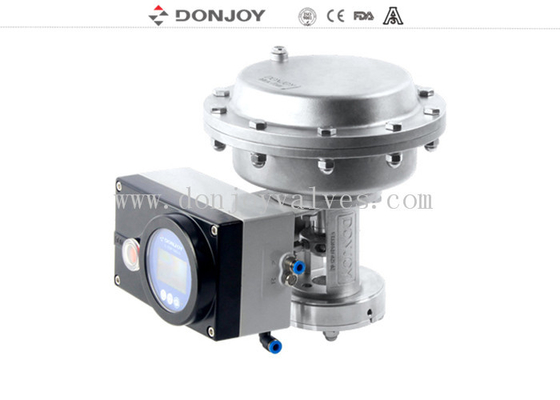

インテリジェントバルブポジショナー操作付きステンレス鋼高圧ダイヤフラム空気圧アクチュエータ
説明
ダイヤフラム空気圧アクチュエータは、垂直リニアアクチュエータです。このアクチュエータは、柔軟な構成と組み合わせ、高速な開閉速度、オールステンレス鋼材料などの技術的特性を備えています。このアクチュエータは、グローブバルブ、シートバルブなど、さまざまなリニアストロークバルブに適用できます。バルブ位置フィードバック、バルブ制御ユニット、プロセスコントローラー、バルブインテリジェントポジショナーなど、さまざまな自動制御機能も構成できます。
技術仕様
シリンダー仕様：Φ160、Φ250
空気源圧力：4〜7 bar
動作温度：-10℃〜80℃
実行モード：シングルアクティング（ガス/スプリング）、ノーマルクローズ、ノーマルオープン
ダブルアクティング（ガス/ガス）
実行アクション：リニアストローク（ストレートストローク）
仕様
|
製品名： |
インテリジェントバルブポジショナー操作付きステンレス鋼高圧ダイヤフラム空気圧アクチュエータ |
|
バルブ本体材質： |
SS304またはSS316L |
|
使用圧力： |
20Bar |
|
動作温度： |
120度 |
|
利用可能なサイズ： |
DN25-DN200または1" - 8" |
|
接続： |
溶接、クランプ、ねじ、 フランジなど |
|
操作： |
コントロールヘッド |
|
構成： |
IL-TOP / C-TOP / FKQ-TOPなど |
|
信号インジケーターボックス： |
オプション |
|
構造： |
IL - TOP付き |
|
型番： |
VJZ223Q2 |
|
IL - TOP： |
インテリジェントバルブポジショナー |
特徴
インテリジェントバルブポジション/ IL - TOP付き
空気圧アクチュエータ付き
オプション
C -TOP / IL - TOP / 電気コントローラー
モデル選択
| サイズ | アクション | 推奨範囲 | 最大圧力 |
| ストレートストロークバルブ用 | |||
| 150 | シングルアクティング | DN25-DN50、1"-2" | 20 bar |
| DN65、2.5" | 10 bar | ||
| DN80、3" | 8 bar | ||
| DN100、4" | 5 bar | ||
| 150 | ダブルアクティング | DN25-DN50、1"-2" | 20 bar |
| DN65、2.5" | 20 bar | ||
| DN80、3" | 16 bar | ||
| DN100、4" | 10 bar | ||
| 250 | シングルアクティング | DN65、2.5" | 20 bar |
| DN80、3" | 20 bar | ||
| DN100、4" | 20 bar | ||
| DN125、5" | 8 bar | ||
| DN150、6" | 6 bar | ||
| 250 | ダブルアクティング | DN100、4" | 20 bar |
| DN125、5" | 15 bar | ||
| DN150、6" | 10 bar | ||
| DN200、8" | 8 bar |
機能構成
1）基本タイプ：空気圧アクチュエータ
2）空気圧アクチュエータ+手動デバイス
3）空気圧アクチュエータ+フィードバックデバイスF-TOP-1671
4）空気圧アクチュエータ+バルブポジショナーIL-TOP-1441
5）空気圧アクチュエータ+バルブポジショナーIL-TOP-1891
6）空気圧アクチュエータ+手動デバイス+バルブポジショナー-1441
7）空気圧アクチュエータ+スプリットバルブポジショナーIL-TOP-1441
