| 製品名: | 防爆電子アクチュエータ | 耐圧防爆等級: | Exd II BT4 |
|---|---|---|---|
| タイプ: | 爆発防止 | アクチュエータタイプ: | オン/オフ タイプ |
| サイズ: | EX-DJ-5,EX-DJ-10,EX-DJ-20,EX-DJ-40 | 出力: | アクティブ出力 |
| ハイライト: | パネウマティックバルブ位置付け器,二重作用する位置付け器 |
||

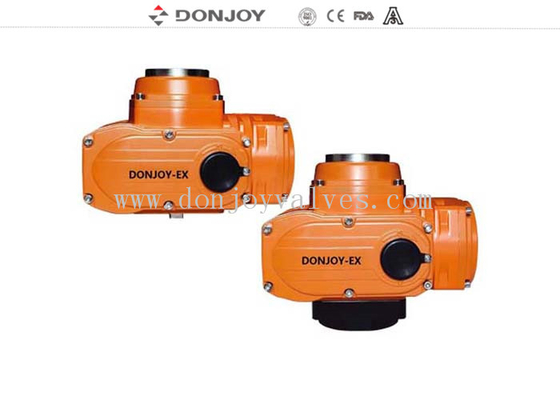

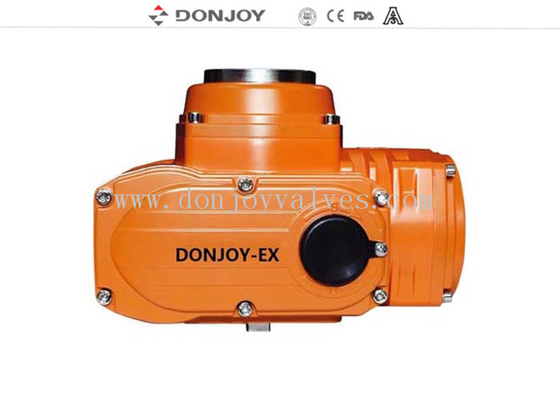

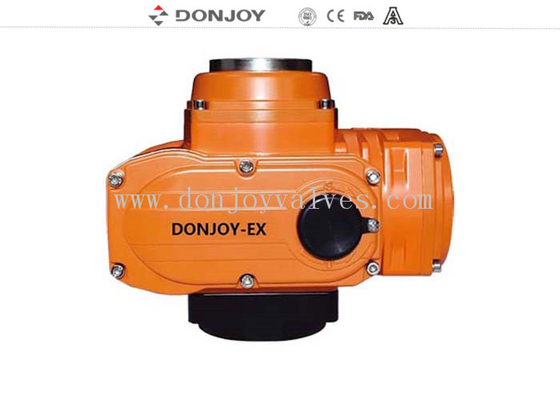

DC24V 小型電子ロータリーバルブ防爆EXD II BT4 電磁アクチュエータ ボールバルブおよびバタフライバルブ用
仕様
|
製品 |
DC24V 小型電子ロータリーバルブ防爆EXD II BT4 電磁アクチュエータ ボールバルブおよびバタフライバルブ用 |
|
電源 |
DC24V |
|
サイズ |
EX-DJ-5、EX-DJ-10、EX-DJ-20、EX-DJ-40 |
|
相 |
単相/3相 |
|
電子アクチュエータ |
防爆 |
|
防爆レベル |
EXD II BT4 |
|
オン/オフ時間 |
10S-45S |
|
トルク |
20N.M-600N.M |
|
単相 |
AC24V/110V/220V/50HZ/60HZ |
|
周波数 |
50HZ/60HZ |
|
用途 |

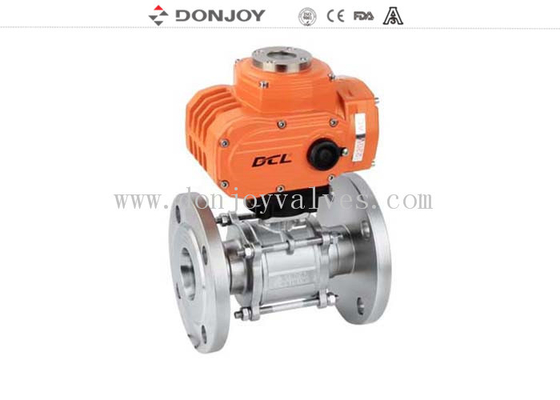

ボールバルブおよびバタフライバルブ用 |
|
出力 |
アクティブ出力 |
製品タイプ
標準スイッチタイプ(B)
バルブのオン/オフは、バルブの全開または全閉状態を示すアクティブ接点信号を出力するスイッチ回路によって行われます。
パッシブ接点タイプ(S)
バルブのオン/オフは、バルブの全開または全閉状態を示すパッシブ接点信号を出力するスイッチ回路によって行われます。
位置信号タイプ(K)
バルブのオン/オフは、開度または閉度電流信号の相対的なグループを出力するスイッチ回路によって行われます。
開度信号タイプ(R)
バルブの開角度はスイッチ回路によって制御され、バルブの開角度に対応する抵抗信号を出力するポテンショメータが使用されます。
変調タイプ(A)
インテリジェントな調整と制御は、機器のコンピュータから出力される標準信号4-20mA DC、0-10V、DCまたは1-5V.DCを受信することによって行われます。標準フィードバック信号4-20mA DCも出力されます。
選択表
|
アナログ信号出力 変調タイプ 電磁アクチュエータ
|
サイズ | トルク | 推奨バルブサイズ | |
| バタフライバルブ | ボールバルブ | |||
| DJ-5 | 30S-50N.M | ≤4"-DN100 | ≤2.5" | |
| DJ-10 | 30S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| DJ-20 | 30S-200N.M | - | DN80-4" | |
1.変調タイプ-アナログ信号出力：電磁アクチュエータに調整機能があることを意味します。
入力アナログ信号 4-20mAおよび 0-10v、同時にアナログ信号4-20mAを出力します。
2.Eタイプ-変調タイプ：DC電源：DC24V/50HZ/60HZ
3.Eタイプ-変調タイプ：単相 電源：AC24V/110V/220V/50HZ/60HZ
4.Eタイプ-変調タイプ：三相電源：AC380C/50HZ/60HZ
|
直流 パッシブ出力 オン/オフタイプ 電磁アクチュエータ
|
サイズ | トルク | 推奨バルブサイズ | |
| バタフライバルブ | ボールバルブ | |||
| DJ-5 | 10S-50N.M | ≤4"-DN100 | ≤2.5" | |
| DJ-10 | 10S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| DJ-20 | 15S-200N.M | - | DN80-4" | |
1.直流オン/オフタイプ-パッシブ出力：電磁アクチュエータには開閉機能のみがあり、パッシブ位置信号（開閉）を出力しながらバルブ位置を調整する機能を実現できないことを意味します。
2.Fタイプ-オン/オフタイプ、直流電源：DC24V/50HZ/60HZ
