商品の詳細:
お支払配送条件:
|
| 製品名: | タンク底弁 | 操作: | 空気 / 春 |
|---|---|---|---|
| 材料: | SS304 | サイズ: | 1" - 4";DN25- DN100 |
| 圧力: | 中気圧 | メディア: | 食糧、ビール、飲料、酪農場等。 |
| ハイライト: | 洗浄タンクの底弁,小選挙弁 |
||

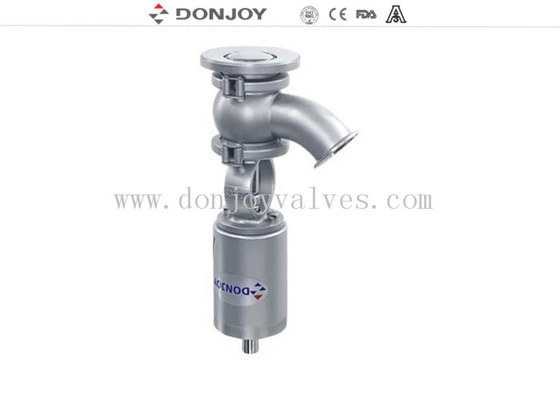

エア/スプリングタンクボトムバルブ SS316L 中圧 45度エルボータイプ
動作原理
1. エア/スプリング、エア/エアで操作
2. 圧縮空気でシャフトを押し、バルブを開閉
3. バルブ構造：バルブシートは内部構造を開き、配管が過圧になった場合に押し込まれるのを防ぎます
4. 製品と接触する部品：AISI 316L、AISI 304
5. その他の部品：AISI 304
6. ガスケット（標準）：FDA 177.2600に準拠したEPDM
7. 内面仕上げ：Ra≤0.8μm
8. 外面仕上げ：鏡面研磨
説明
|
製品名： |
SS304ステンレス鋼サニタリー空気圧タンクボトムシート食品および飲料産業用45度エルボータイプバルブ |
|
バルブ本体材質： |
SS316L |
|
シール材質： |
NBRまたはFPM |
|
使用圧力： |
10 Bar / 145PSI |
|
最高使用温度： |
-10℃～+120℃（EPDM）14°F 248°F+140（SPI、最大30分）248°F |
|
利用可能なサイズ： |
1インチ～4インチ DN25～DN100 |
|
利用可能な接続： |
DIN、クランプ、SMS、RJT、IDF...フランジ |
|
操作： |
エア/スプリング、エア/エア |
|
利用可能な構造： |
フランジタイプ、90℃エルボータイプ |
|
証明書： |
3A/54-02 (1580)、PED/97/23/EC、FDA.177.2600 |
|
適用範囲： |
乳製品、食品加工、飲料、薬局、化粧品など |
|
特徴： |
デッドアングルが少なく、循環能力が向上。 |
|
設計： |
デッドコーナーを最小限に抑えた設計 |
設計と特徴
1. 3Aサニタリー設計
2. 完全な排出システムにより、残留を回避
3. ノーマルクローズバルブ（スプリングで閉じる）-標準バージョン
4. ノーマルオープンバルブ（スプリングで開く）-空気圧アクチュエータを180度回転させることで実現
5. バルブシートはタンク内に開き、偶発的な開口を回避
6. 360℃調整可能なボディ、フランジをタンクに溶接した後でも可能
7. シャフトシールの視覚検査用オープンランタン
8. クランプを緩めることで簡単に分解可能
9. 接続：クランプ
証明書
Donjoyは、GMP、EHEDG規格に準拠し、3A、CE、FDAなどの認証を受けた製品を製造しています。生産はISO9001-2008管理システムを厳格に実施しています。
適用範囲：
乳製品、食品、飲料、化粧品、化学薬品など。
梱包詳細：
各バルブにバブルパック、外装はカートンまたは合板ケース。またはお客様のご要望に応じて。
納期：
通常、T/T頭金後20日以内。
製品表示
タグ：タンクボトムバルブ、シートバルブ。Donjoyステンレス鋼バルブ
