起源の場所:
中国
ブランド名:
DONJOY
証明:
CE,3A,FDA
モデル番号:
TUL/TUR
私達に連絡しなさい

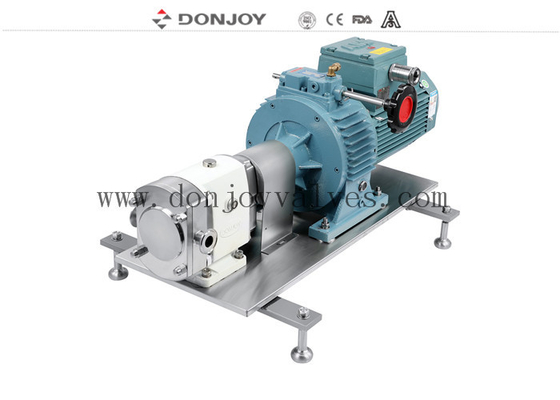

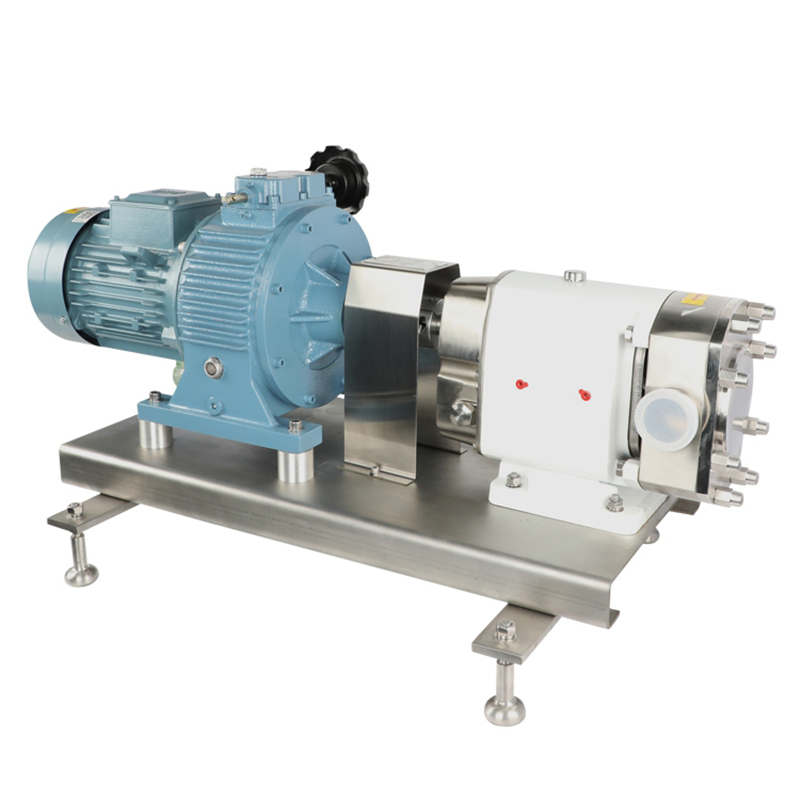

ドンジョイ回転ホブポンプ チョコの転送のための3つのレフローター
技術的な特徴
A. 連続変数式トランスミッション
B. 周波数変換器の調整エンジンギアボックス
C. 定速出力トランスミッション
仕様
| 商品名: | TUL-60 ローータリーロブポンプ メカニカルマニュアル調整モーターとモーターと蜂蜜 |
| 材料: | SS304/SS316L/1.4301/1 について4404 |
| 密封材: | SIC/SIC/EPDM (標準,FDA承認) |
| マックス フロー: | 62m3/h / 395 GPM |
| 最大圧: | 12bar/174PSI |
| マックス. | 1450回転数 |
| ローター型: | 2葉 3葉 蝶 シグナル蝶 |
| 設置 | 周波数コンバーターで設置できる |
| 周波数変換器 | 選択可能 |
| メカニカルシール: | SIC/SiC/EPDM (標準) |
| 電圧: | 110V,220V,380V |
| エンジン: | ABB,SEW,50Hz/60hz |
| 表面処理: | 内側が磨き,外側が砂吹き |
| 接続可能: | クランプ,スレッド バット 溶接,フレンズ |
| 標準で利用可能: | DIN,SMS,3A,RJT,ISO/IDF |
| 操作する: | エレクトリック |
| 証明書: | 3A/54-02 (1580),PED/97/23/EC, 食品医薬品局177.2600ISO9001/2008 について |
| 適用範囲: |
乳製品,食品,飲料,薬局,化粧品など |
記述
オプション
1メカニカルシール:SIC / SICE / EPDM,TC / TC,EPDM
2単着シール,ダブルメカニカルシール
3ローター: 2つの出力ローター,3つの出力ローター バターフライローター シングルバターフライローター
4ガスケット:FPM (Viton),NBR,EPDM
5前面カバーの救助バルブは,外側で
6組み込み安全バルブ
7暖房ジャケット
8暖房ジャケット
9垂直TURシリーズまたは水平TULシリーズ
10. 異なるドライブと修正
11. ステンレス鋼のベースプレート上の組立
12接続:クランプ (DIN32676,3A,ISO),スレッド (DIN,SMS,RJT,IDF),バック・ウェルド,フレンズ
13モータータイプB5 モーター周波数50HZ,60HZ
14圧力は220-240,360-400,420-460,630-690
DONJOYポンプ食品グレードロブポンプは,ポジティブな移動ポンプです. 堅牢な構造,低保守,コスト効率. 衛生的な設計は,ASME BPE,EHEDG基準,US 3-A,FDAの衛生基準食品加工,乳製品,飲み物,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道,水道家庭医療 パーソナルケア 製薬業界
衛生用TU-L/Rローブポンプの説明
ドンジョイのローターロブポンプは,信頼性の高い性能,問題のない動作,そして要求の高いアプリケーションのための優れたエネルギー効率を提供します. ドンジョイロブポンプは,多くの構成があります.TUシリーズは標準配置ですSTUシリーズは,すべての不oxidable鋼です.それは衛生,低シールおよび低パルス操作の高い基準を満たす汚染防止ポンプを必要とする任務のための優れた選択です.この3A承認ポンプは,場所内のクリーニングと場所のステリライゼーションの両方を処理し,厳格な検証要件をサポートするために徹底的なドキュメントを供給することができます.
原則
1葉が回転するにつれて,片葉が他の葉から離れると,サシトン側の空間は増加し,それによって部分的な真空を作り出し,液体をポンプ室に吸い込む.
2シャフトによって回転すると,各葉は連続して満たされ,液体は配送側へと移動します.ローブとロブとポンプボディの壁の間の小さなギャップは,スペースが適切に満たされていることを保証します.
3ポンプのハウジングは完全に満たされ,液体は葉の歯を通り抜け,空間の壁に押し付けられ,ポンプの活性化に貢献します.
パンプの入口と出口の接続
パンプのモデルと重量
| PUMPモデル | 入力シャフトのトルク (NM) | 最大軸射線負荷 (N) | 内径の接続サイズ [ミリ] |
理論上推奨される最大柔らかい粒子の大きさ [ミリ] |
ポンプの重量 [kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
ローブポンプ 曲線
タグ: ドンジョイ・ロブポンプ,ローータリーポンプ,食品級ポンプ
