| 材料: | 衛生丸い突出部ポンプ | サイズ: | TUL/TUR 20 - 125 |
|---|---|---|---|
| 手術: | モーター | 機械: | SIC/SIC/EPDM |
| 繋がり: | 締め金で止められる | プレッシャー: | 1- 15棒 |
| 中くらい: | Fulid等。 | 特徴: | 頻度コンバーターとあることができる |
| ハイライト: | 高純度 陽性衛生ロブポンプ,トマトソース 移動衛生ロブポンプ,EPDM クランプ式衛生ローブポンプ |
||

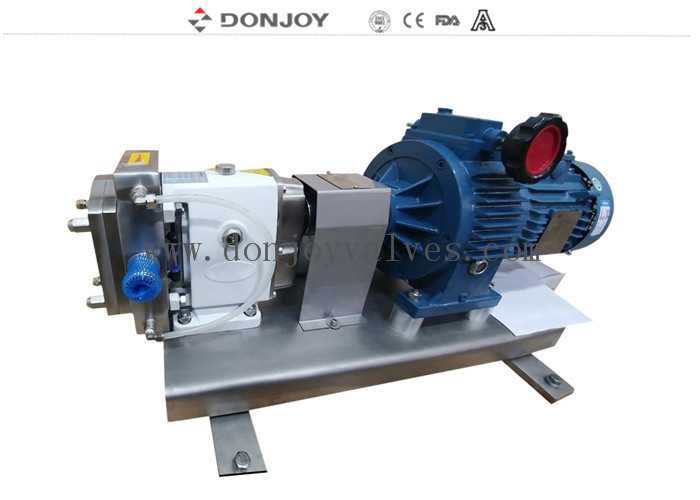

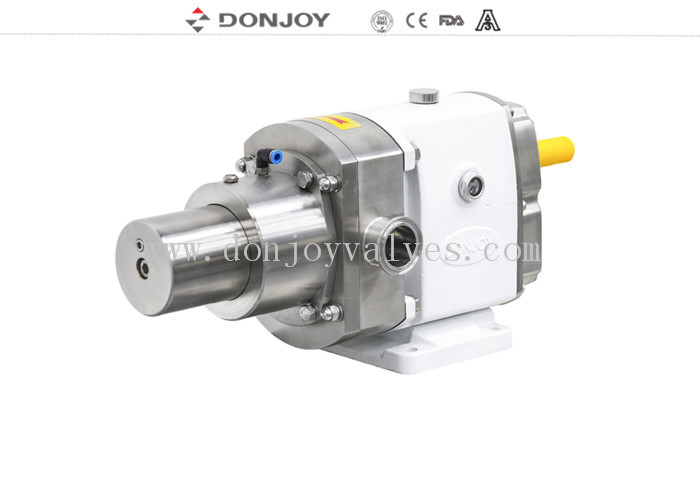

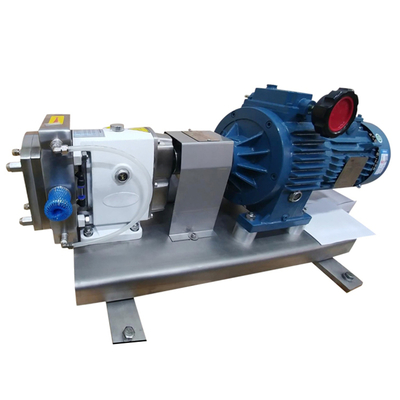

Donjoy TUL-55 ポジティブロータリーローブポンプ（トマトソース移送用モーター付き）
説明
オプション
1. メカニカルシール：SIC / SICE / EPDM、TC / TC、EPDM
2. シングルシール、ダブルメカニカルシール
3. ローター：2枚羽根ローター、3枚羽根ローター、バタフライローター、シングルバタフライローター
4. ガスケット：FPM（Viton）、NBR、EPDM
5. フロントカバーまたは外部バイパスの逃し弁
6. 内蔵安全弁
7. エンドフェースヒートジャケット
8. 完全ヒートジャケット
9. 垂直TURシリーズまたは水平TULシリーズ
10. さまざまなドライブと固定
11. ステンレス鋼ベースプレートへの組み立て
12. 接続：クランプ（DIN32676,3A,ISO）、ネジ（DIN,SMS,RJT,IDF）、突合せ溶接、フランジ
13. モータータイプB5モーター周波数50HZ、60HZ
14. 電圧（v）220-240、360-400、420-460、630-690
技術的特徴
A. 手動無段変速
B. 周波数コンバータ調整モーターギアボックス
C. 固定速度出力トランスミッション
仕様
|
製品名： |
トマトソース移送用TUL-55ポジティブポンプ（モーター付き） |
|
材質： |
SS304/SS316L/1.4301/1.4404 |
|
シール材質： |
SIC/SIC/EPDM（標準、FDA承認） |
|
最大流量： |
62m3/h / 395 GPM |
|
最大圧力： |
12bar / 174PSI |
|
最大回転数： |
1450 rmp |
|
ロータータイプ： |
2枚羽根、3枚羽根、バタフライ、シングルバタフライ |
| 設置 | 周波数コンバータで設置可能 |
| 周波数コンバータ | オプション |
|
メカニカルシール： |
SIC/SiC/EPDM（標準） |
|
電圧： |
110V、220V、380V |
|
モーター： |
ABB、SEW、50hz / 60hz |
|
表面処理： |
内面研磨および外面サンドブラスト |
|
利用可能な接続： |
クランプ、ネジ突合せ溶接、フランジ |
|
利用可能な規格： |
DIN、SMS、3A、RJT、ISO/IDF |
|
操作： |
電気 |
|
証明書： |
3A/54-02（1580）、PED/97/23/EC、 |
|
適用範囲： |
乳製品、食品、飲料、薬局、化粧品など |
設計と特徴
1. 水平TUL、垂直TUR
2. ベアシャフト構造
3. ローターの取り付けの衛生的な設計
4. 衛生的なメカニカルシール、簡単な清掃とメンテナンス
5. CIP洗浄およびsic滅菌に適用
6. 米国3A規格に準拠
アプリケーション
このポンプは、食品加工、化粧品、製薬業界における粘性および低粘性媒体の移送に最適です。
原理
1. ローブが回転すると、1つのローブが別のローブから離れるにつれて吸引側のスペースが広がり、部分的な真空が発生し、流体がポンプチャンバーに引き込まれます。
2. シャフトによって回転すると、各ローブが連続的に充填され、流体が吐出側に移動します。ローブ間およびローブとポンプ本体の壁の間の小さな隙間により、スペースが適切に充填されます。
3. ポンプハウジングは完全に充填され、流体はローブの歯から逃げ、スペースの壁に押し付けられます。これはポンプの作用に貢献します。
ポンプモデルと重量
| PUMPモデル | 入力軸トルク（NM） | 最大軸方向ラジアル荷重（N） | 内径接続サイズ [mm] |
推奨最大理論ソフト粒子サイズ [mm] |
ベアポンプ重量[kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
ローブポンプ曲線
ローブポンプの図面
競争上の優位性
「DONJOYは、アジアの衛生ポンプおよびバルブ分野で、9つの製品シリーズでアメリカの3A認証機関に合格した唯一の企業です。」
