商品の詳細:
お支払配送条件:
|
| 行動: | ダブル・アクション | シール: | PTFE |
|---|---|---|---|
| メディア: | 蒸気、流体 | 接続: | 三クランプ |
| 構造: | 角度のタイプ | 出力: | 空気圧、DC2V |
| ハイライト: | DC2V アングルボディバルブ,PTFE シール アングルボディバルブ,DN100 角座席バルブ |
||

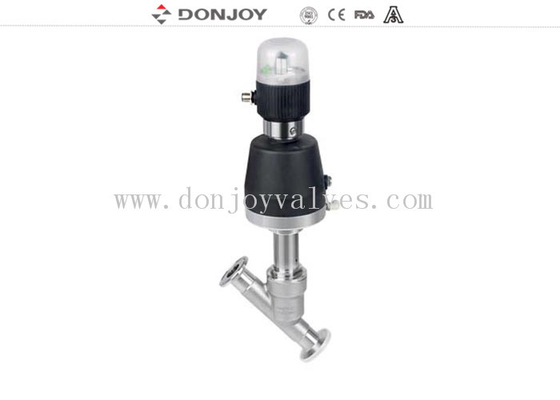

空気圧作動式2/2ウェイアングルシートバルブ、1つのFtop付きオン/オフ
詳細:
アングルシートバルブ
接続: トライクランプエンド
規格: DIN,3A,SMS,ISO,IDF, RJT..
仕様:
| 製品名: | 空気圧アングルシートバルブ |
| バルブ本体材質: | CF8M/316L |
| シール材質: | EPDM/PTFE |
| 使用圧力: | 8 Bar、10Bar（オプション） |
| 最高使用温度: | 120度、180度（オプション） |
| 利用可能なサイズ: | DN10-DN100、1/2"-4" |
| 利用可能な接続: | ねじ、溶接、クランプ、BSP/BSP/NPT |
| 操作: | 空気圧、コントロールヘッド |
| 証明書: | FDA、CE、ISO |
シートバルブの操作オプション
1. 手動: プラスチックハンドホイール、ステンレス鋼ホイール、微調整ハンドホイール
2. 空気圧: プラスチックおよびステンレス鋼アクチュエータ
3. コントロールヘッド: 1.1バルブポジショナー プロセスコントローラー（4-20mA、0-10Vを選択可能）、Device NETバス通信
1.2 C-Top、Mini C-Top: 位置フィードバック（オン（緑）とオフ（赤）で表示可能）、内蔵ソレノイドバルブ、PLCシステムで押して自動制御、DC24V
1.3位置センサー（PNP、NPN）
1.4 バルブ位置レギュレーター付き : この設計はバルブ位置調整機能を備えており、バルブポジショナーと比較して、このレギュレーターはコスト上の利点がありますが、リアルタイムの流量制御を実現することはできず、手動バルブ位置を通じてのみ流量制御を実現します。
用途:
ビール&飲料充填機械
繊維印刷&染色
ガス産業
薬局&医療機器
化学産業
消毒
発泡装置
水/下水処理
動作原理
1. シートバルブは、単動または複動の空気圧アクチュエータによって自動的に操作されます。圧縮空気を供給することにより、シャフトが移動し、バルブを「開」または「閉」の位置にします。
2. 空気圧シリンダーの180度の回転により、常時開と常時閉の交換を実現します。
利点

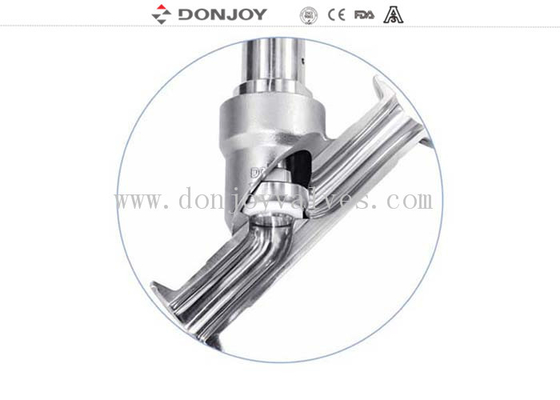

1. デッドアングルがなく、あらゆる種類の衛生要件を満たすための残留物がない。
2. 利点: ボルトのないスプール、ボルトの落下による他の機器への損傷のリスクを考慮する必要がない。
3. バルブにはデッドアングルがなく、複雑な構造によるコーナーを考慮する必要がない。
4. 温度: 最高温度200度（シールの種類による）
5. シール: 弾性シャフトシール設計、埋め込みスプール設計。
図面
調整曲線
競争目標
Donjoyのビジョンは、高度な技術と優れた品質を備えた、流体制御、高純度衛生バルブ&ポンプ分野のリーディングサプライヤーになることです。
