商品の詳細:
お支払配送条件:
|
| 名前: | 四方向視界ガラス | サイズ: | DN25-DN100, 1インチ-4インチ |
|---|---|---|---|
| スタナダール: | DIN,3A,SMS,ISO | 接続: | 溶接し 固定し 糸 |
| 磨いたもの: | ミラー、マット | 材料: | AISI 304 (※1.4301) AISI 316L (※1.4404) |
| ハイライト: | sus304サニタリーサイトグラス,DN25サニタリーサイトグラス,DINサニタリーサイトグラス |
||

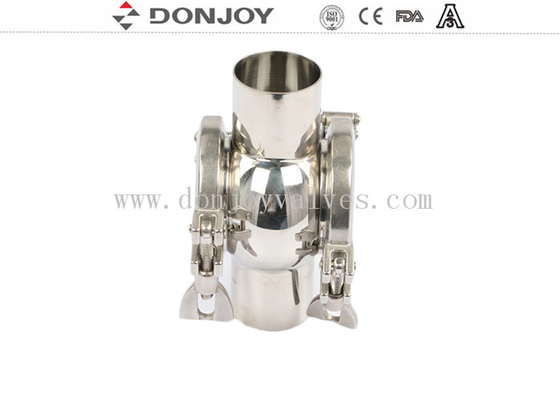

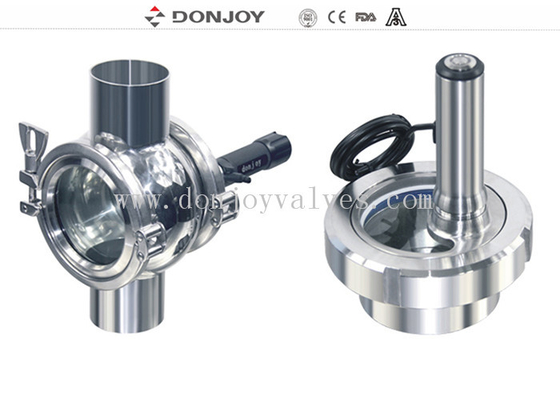

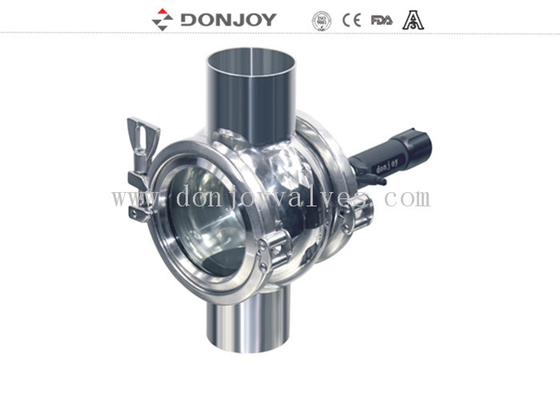

DONJOYホットサニタリーステンレス鋼SUS304サイトグラス、AC110Vライト、ゼロデッドアングル
クイック詳細
管状サイトグラス、ストレートサイトグラス、四方サイトグラス、ライト付きユニオンサイトグラス
サイズ：DN25-DN100/0.1"-4"
ガスケット：EPDM、NBR、FPDM
使用圧力：10Bar
仕様
|
製品 |
AC110V照明付き四方サイトグラス |
|
バルブ本体材質： |
SS304/SS316L/1.4301/1.4404 |
|
シール材質： |
EPDM、NBR、FPM |
|
サイトグラス： |
強化ガラス ホウケイ酸ガラス |
|
最高温度： |
-10～80度 |
|
バッテリー： |
なし |
|
利用可能 接続： |
クランプ、ねじ、溶接、DIN、SMS、IDF |
|
利用可能な規格： |
DIN、SMS、3A、ISO |
|
証明書： |
3A/54-02 (1580)、PED/97/23/EC、FDA.177.2600、ISO9001/2008 |
|
適用範囲： |
乳製品、食品、飲料、薬局、化粧品など |
|
梱包詳細： |
合板ケースまたはカスタマイズ。またはお客様のご要望に応じて |
|
配送詳細： |
10～20日 |
図面
インチ
| サイズ | D | Dn | H | L |
| 1 1/2" | 38.1 | 35.1 | 75.1 | 165 |
| 2" | 50.8 | 47.8 | 87.8 | 165 |
| 2 /12" | 63.5 | 59.5 | 101.5 | 205 |
| 3" | 76.2 | 72.2 | 114.2 | 230 |
| 4" | 101.6 | 97.6 | 141.6 | 300 |
DIN
| サイズ | D | Dn | H | L |
| DN40 | 40 | 37 | 75.1 | 165 |
| DN50 | 52 | 49 | 87.8 | 165 |
| DN65 | 70 | 66 | 108 | 218 |
| DN80 | 85 | 81 | 123 | 250 |
| DN100 | 104 | 100 | 141.6 | 300 |
アプリケーション
ストレートサイトグラスと四方サイトグラスは、ステンレス鋼フレームと強化ガラスで構成されています。これにより、オペレーターは、食品、化粧品、製薬、精密化学産業の分野で液体の流れを明確かつ正確に観察できます。
1インチ～12インチからDN25～DN300までのサイズで、クランプを介してガラスを機器に取り付けることができます。
