商品の詳細:
お支払配送条件:
|
| 名前: | 管状サイトグラス | サイズ: | DN25-DN300,1"-12" |
|---|---|---|---|
| スタナダール: | DIN,3A,SMS,ISO | 接続: | 溶接し 固定し 糸 |
| 磨いたもの: | ミラー、マット | 材料: | AISI 304 (※1.4301) AISI 316L (※1.4404) |
| ハイライト: | ホウケイ酸ガラス強化管状サイトグラス,1.4301 管状サイトグラス,食品プロセス管状サイトグラス |
||

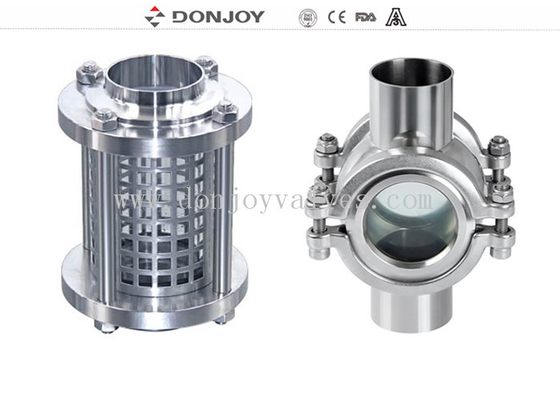

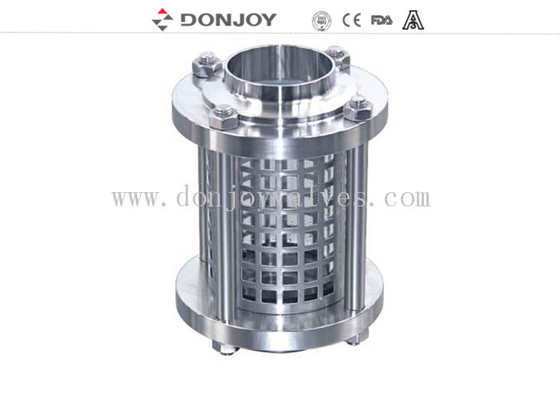

DONJOY ステンレス鋼 304 溶接タンク 視界ガラス ボロシリケート 加熱ガラス
詳細

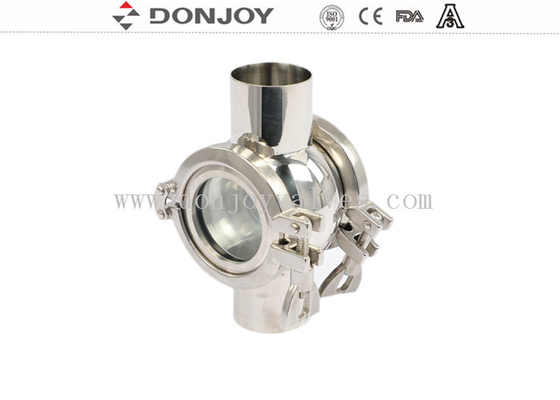

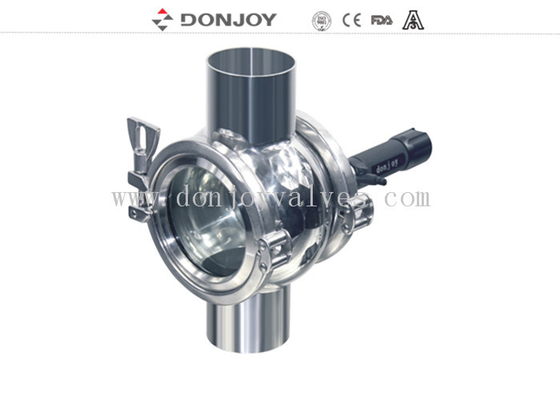

管状視鏡,直視鏡,四方向視鏡
サイズ:DN10-DN300/0.5 "-12"
ガスケット:EPDM,NBR,FPDM
作業圧力:10Bar
仕様
|
製品 |
インライン・ビジンググラス |
|
バルブ・ボディの材料: |
SS304/SS316L/1.4301/1 について4404 |
|
密封材: |
EPDM,NBR,FPM |
|
視界ガラス: |
硬化ガラス ボロシリケート |
|
最大温度: |
-10から120度 |
|
バッテリー: |
違う |
|
入手可能 接続: |
クランプ,スレッド,溶接,DIN,SMS,IDF |
|
使用可能な標準: |
DIN,SMS,3A,ISO |
|
証明書: |
3A/54-02 (1580),PED/97/23/EC,FDA177.2600ISO9001/2008 について |
|
適用範囲: |
乳製品,食品,飲料,薬局,化粧品など |
|
パッケージの詳細: |
または顧客の要求に応じて |
|
配送の詳細: |
10〜20日 |
図面
INCH
| サイズ | H | D | D1 | DN |
| 半インチ | 140 | 78 | 12.7 | 9.4 |
| 3/4 インチ | 140 | 78 | 19.1 | 15.8 |
| 1 " | 140 | 78 | 25.4 | 22.4 |
| 1 1/4 インチ | 140 | 78 | 31.8 | 28.8 |
| 1 1/2 インチ | 140 | 86 | 38.1 | 35.1 |
| 2 " | 142 | 102 | 50.8 | 47.8 |
| 2 / 12 インチ | 146 | 115 | 63.5 | 59.5 |
| 3cm | 146 | 124 | 76.2 | 72.2 |
| 3 1/2 インチ | 150 | 139 | 89 | 85 |
| 4インチ | 156 | 154 | 101.6 | 97.6 |
| 5インチ | 170 | 185 | 133 | 127 |
| 6インチ | 180 | 215 | 147 | 153 |
DIN
| サイズ | H | D | D1 | DN |
| DN10 | 140 | 78 | 13 | 10 |
| DN15 | 140 | 78 | 18 | 15 |
| DN20 | 140 | 78 | 22 | 19 |
| DN25 | 140 | 78 | 28 | 25 |
| DN32 | 140 | 86 | 34 | 31 |
| DN40 | 140 | 90 | 40 | 37 |
| DN50 | 142 | 102 | 52 | 49 |
| DN65 | 146 | 124 | 70 | 66 |
| DN80 | 150 | 139 | 85 | 81 |
| DN100 | 156 | 154 | 104 | 100 |
| DN125 | 170 | 185 | 129 | 125 |
| DN150 | 180 | 215 | 154 | 150 |
適用する
直視ガラスと四面目ガラスが ステンレス鋼のフレームと 硬化ガラスから構成されています操作者は,食品のフィールドで液体の流れを明確に正確に観察することができます化粧品,製薬,精密化学産業
"~12インチ~DN25~DN300のサイズで クランプで装置に装着できます
