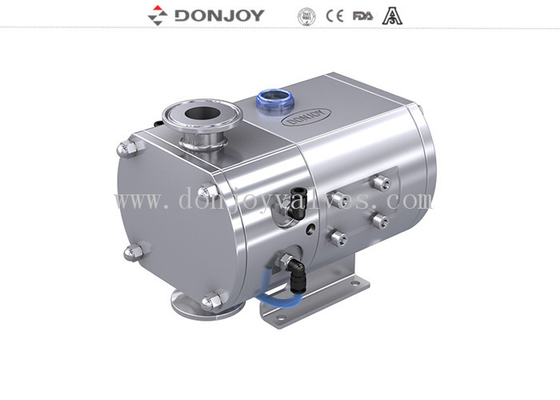

シャルキュトリーチョコレートミニ 174PSI 3000L/H ロータリーローブポンプ

シャルキュトリー/チョコレート用ミニロータリーローブポンプ（高粘度製品の移送用）

仕様

説明
オプション
1. メカニカルシール: SIC / SICE / EPDM、TC / TC、EPDM
2. シングルシール、ダブルメカニカルシール
3. ローター: 2枚羽根ローター、3枚羽根ローター、6枚羽根ローター
4. ガスケット: FPM(Viton)、NBR、EPDM
5. エンドフェースヒートジャケット

特徴
A. 手動無段変速
B. 周波数コンバーター調整モーターギアボックス
C. 固定速度出力トランスミッション
設計と特徴
1. 水平TUL、垂直TUR
2. ベアシャフト構造
3. ローターの取り付け部の衛生的な設計
4. サニタリーメカニカルシール、容易な清掃とメンテナンス

用途
このポンプは、食品加工、化粧品、製薬業界における粘性媒体および低粘性媒体の移送に最適です。

原理
1. ローブが回転すると、あるローブが別のローブから離れるにつれて吸引側のスペースが広がり、部分的な真空が生成され、流体がポンプチャンバーに引き込まれます。
2. シャフトによって回転すると、各ローブが連続的に充填され、流体が吐出側に移動します。ローブ間およびローブとポンプ本体の壁との間の小さな隙間により、スペースが適切に充填されます。
3. ポンプハウジングは完全に充填され、流体はローブの歯を通って逃げ、スペースの壁に押し付けられます。これがポンプの作用に貢献します。

ミニローブポンプの流体方向

選定表

図面

メンテナンスと修理
コンパクトな設計のため、ローブポンプのメンテナンスは、ワークショップなしで、現場で非常に短時間で簡単に行うことができます。
ポンプのメンテナンスを行う前に、ポンプモーターの電気接続を分離する必要があります。このプロセスが完了した後、ポンプのメンテナンスと修理を行うことができます。
• ローブ、ポンプとエンジンの間のカップリング、およびライン接続を備えたポンプのメンテナンスと交換は、フロントカバーを取り外すことなくボルトで行うことができます。

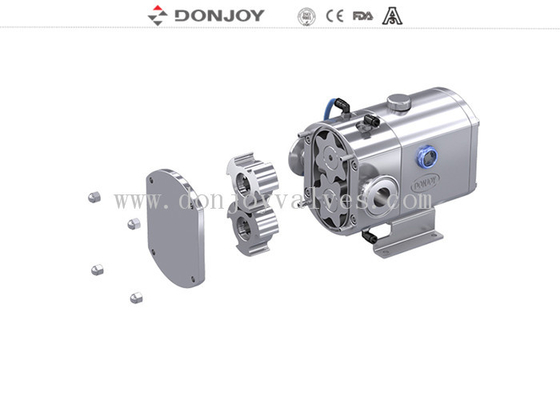

• このセクションでは、簡単に取り外せるローブ、清掃、メンテナンスを実行できます。
• シールを交換するには、フロントボディを取り外す必要があります。ボディも簡単な方法で操作できます。
• オイルリザーバーのねじ部分のドレンオイルは、定期的にプラグ開口部で交換されます。このようにして、ねじの寿命が監視されます。
• すべての部品を取り外した後、必要な清掃を行います。
再び本体に戻し、組み立てられたポンプを起動します。ポンプを試運転する際のモーターの回転方向は、電気接続に従って行う必要があります。
