起源の場所:
中国
ブランド名:
DONJOY
証明:
CE,3A,FDA
私達に連絡しなさい

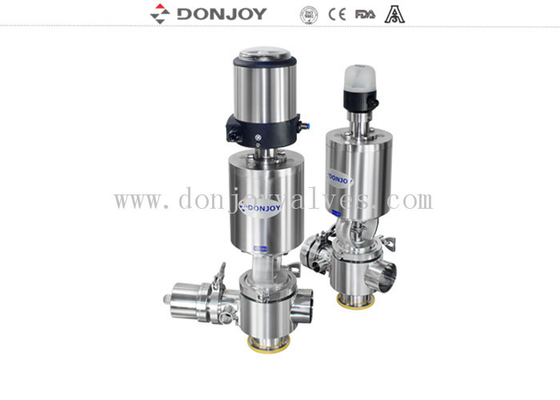

IL-Topで作動するCIPのサニタリー迂回シートバルブ中圧空気圧
説明
2 つのオプション設計: 1 つのバルブ本体 (逆止)
3 つの弁体 (ダイバート シート弁)
仕様
|
商品名： |
IL-Topで作動するCIPのサニタリー迂回シートバルブ中圧空気圧 |
|
バルブ本体の材質: |
316L |
|
シール材質: |
EPDM (標準) FPM / シリコン/NBR、FDA177.2600 |
|
最大使用圧力: |
10 バー |
|
Max.Working 温度: |
120℃ |
|
利用可能なサイズ: |
DN40 - DN100 または 1.5" - 4" |
|
利用可能な接続: |
クランプ / 溶接 / ネジ / 特殊接続 |
|
利用可能な標準: |
3A/DIN/SMS/RJT/ISO/IDF |
|
運営: |
空気圧 |
|
1 つのバルブ本体: |
|
|
3 つのバルブ本体: |
ダイバートシートバルブ |
|
方向 |
角度方向 360° |
|
クリーニング |
CIP洗浄 |
|
構造 |
空気圧アクチュエータとC - TOP付き |
|
証明書： |
3A/54-02 (1580)、PED/97/23/EC、FDA.177.2600、ISO |
アプリケーション
外部供給 CIP 混合防止弁は、同じ唯一の弁を通る 2 つの異なる製品の流れがある場合に適合するように設計されており、両方とも流体の混合を防ぎ、作業状態を監視するのに便利です。
動作原理
1.圧縮空気を介してリモートで制御します。このバルブは通常は閉じています（NC）。このバルブには2つの小さな空気圧バルブが付属しています（通常は開いています）。1 つは監視用、もう 1 つは CIP 用です。
2.本体（切替弁の上部ステム）には2つのシールがあり、互いに漏れ室を形成し、漏れ媒体が室内に流れ込み、検出器バルブを介して排出されます。アクチュエータに空気を供給すると、バルブを所定の位置にきれいにすることができます。
3.洗浄中、流体がプラグに直接流れている場合、このバルブはウォーターハンマー効果の影響を受けません。
ボディコンビネーション
製品図面
タグ :ドンジョイ ミキシングプルーフバルブ, ダブルシートバルブ, サニタリーバルブ
