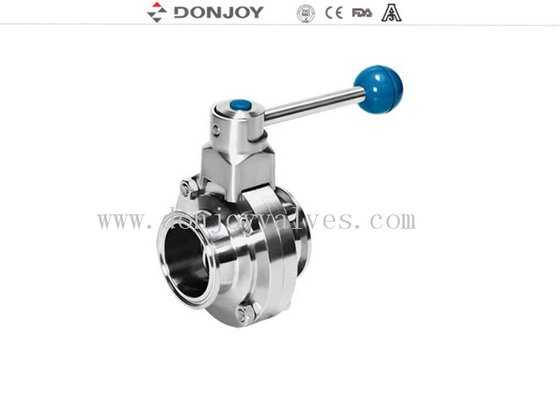

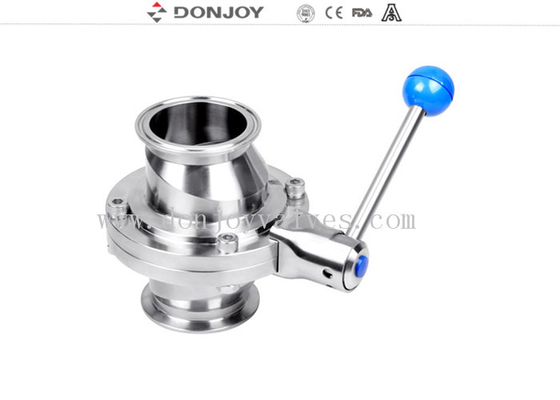

ステンレス鋼の締め金で止められた端によって作動させる蝶弁の高いpurty引き手
製品名
衛生溶接された蝶弁、
衛生ステンレス鋼の3部分は弁蝶フランジを付けたようになる、
衛生ステンレス鋼の糸の蝶弁、
衛生ステンレス鋼 クランプ蝶弁、
ステンレス鋼の衛生手動蝶弁（3A、DIN、SMS、ISO、RJT、DS、BS）
技術仕様
Max.Pressure:10Bar （DN25-DN100）、8Bar （DN125-DN150）、5Bar （DN200-DN300）
Min. Pressure:0.2Bar
働く温度:+120度（EPDM）への-10C°
指定
|
製品名: |
ステンレス鋼の蝶弁の締め金で止められた端SS316L/304 高いpurty引き手弁 |
|
バルブ本体材料: |
SS304/316L |
|
シール材料: |
EPDM （標準） FPM/SILICON/NBR、FDA177.2600 |
|
MaxWorking圧力: |
5Bar |
|
Max.Workingの温度: |
120の摂氏温度 |
|
利用できサイズ: |
DN10-DN300、1/2」- 12" |
|
利用でき関係: |
クランプ//糸/特別な関係溶接 |
|
利用でき標準: |
3A/DIN/SMS/RJT/ISO/IDF |
|
作動させる: |
、空気手動、電気 |
|
ハンドルの塗布: |
二段式ハンドル、三位ハンドル、4位置の引きのハンドル、複数の位置のプラスチック ハンドルおよび複数の位置のステンレス鋼のハンドル |
|
制御: |
スマートな弁のポジシァヨナー/C-TOPの制御/位置センサー |
|
証明書: |
3A/54-02 （1580）、PED/97/23/EC、FDA.177.2600、ISO |
|
適用規模: |
酪農場、食糧、飲料、薬学、化粧品、等 |
|
プラスチック複数の位置のハンドルのモデル: |
NO VSB04/NO.VSB06/NO.VSB08 |
|
ハンドルの取付け: |
弁の1つの側面 |
製品の説明:
弁の材料:AISI304、AISI316L
弁の標準:DIN/SMS/3A/ISO/IDF
パイプラインの統治を溶かしなさい:DN25-150&1」- 6"、ステンレス鋼のパイプ・ライン・システムに適用されて
働き主義:駆動装置によるリモコン操作かハンドルによる手操作
3つのドライブ形態:通常2つの空気煙道によって閉められ、ノーマル・オープン、そして開けられて及び別に閉められていて。
媒体:ビール、酪農場、飲料、薬学。
設計および特徴
密集した、強い設計
利用できるサイズDN25-DN300 （1/2」- 12"）
複数の位置のハンドルはDN100/4まで適している」
引き手はDN25-DN300 （1/2」- 12"）まで適しているPED97/23EC FDA.177.2600
バルブ本体はあらゆる種類の関係と可変性である場合もある
操作
1.Pullハンドル
センサーが付いている2.Pullハンドル
3。ハンドルの微調整
4.Multi位置のハンドル
5.Multi位置のハンドル（09タイプ青いプラスチック）
6.Multi位置のハンドル（11タイプ ステンレス鋼）
7.Multi位置のハンドル（13タイプ ステンレス鋼のロックできる ハンドル）
8.Electric
9.Alumimuアクチュエーター
10.SS Pneumatic+C-top+Positioner…
作動はトルクを与える（N.M
|
DN25/1」 |
DN40/1.5」 |
DN50/2」 |
2.5" |
DN65 |
3" |
DN80 |
DN100/4」 |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
技術的なデータ
|
サイズ |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
126 |
20.2 |
8 |
|
|
DN50 |
2" |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3" |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6」 |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12」 |
284 |
30.2 |
14 |
