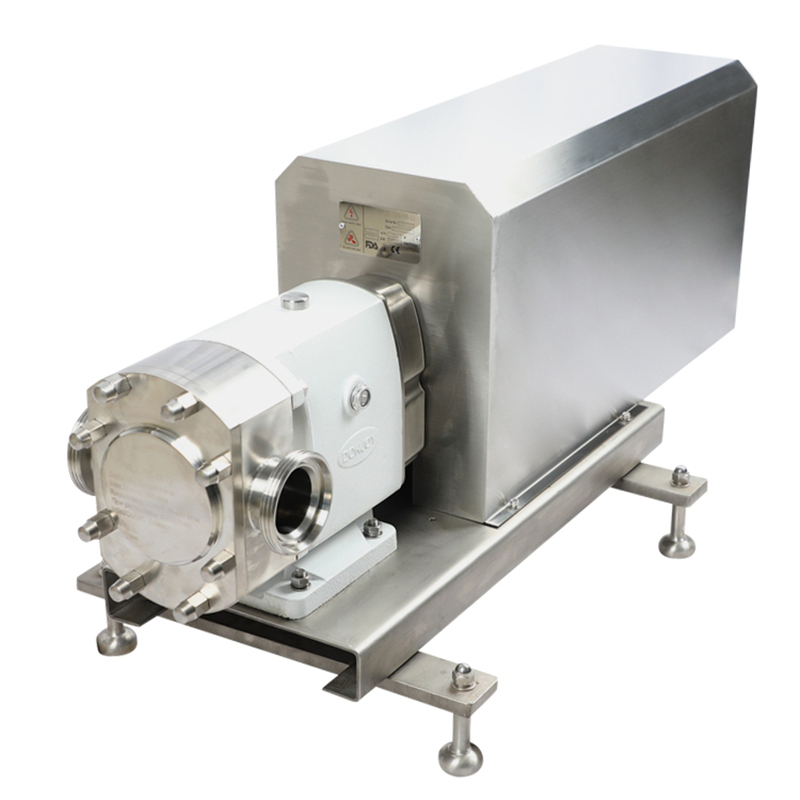

TUL-20 純度ローブポンプ、モーターカバー付き高粘度移送
技術的特徴

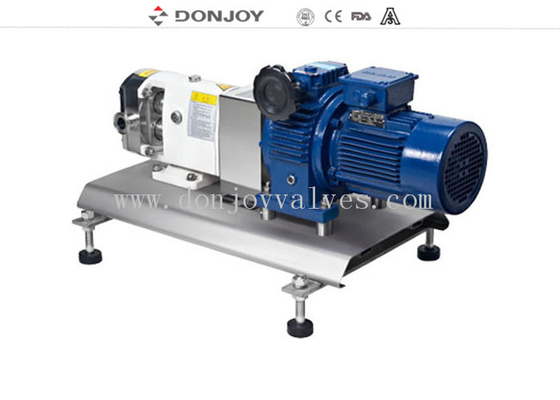

A. 手動無段変速機
B. 周波数コンバータ調整モーターギアボックス
C. 定速出力伝送
説明
オプション
1.メカニカルシール：SIC / SICE / EPDM、TC / TC、EPDM
2. シングルシール、ダブルメカニカルシール
3. ローター: 2 リーブローター、3 リーブローター、バタフライローター、シングルバタフライローター
4.ガスケット: FPM(バイトン)、NBR、EPDM
5. フロントカバーのリリーフバルブ r 外部バイパス
6. 安全弁内蔵
7. 端面ヒートジャケット
8. 完全なヒートジャケット
9. 縦型TURシリーズまたは横型TULシリーズ
10. さまざまなドライブと修正
11. ステンレス製ベースプレートへの組み立て
12. 接続: クランプ (DIN32676、3A、ISO)、ねじ (DIN、SMS、RJT、IDF)、突合せ溶接、フランジ
13. モータータイプ B5 モーター周波数 50HZ、60HZ
14. 電圧(v)220-240、360-400、420-460、630-690
仕様
|
商品名： |
TUL-60 ロータリーローブポンプ、機械式手動調整モーター、蜂蜜用モーター付き |
|
材料： |
SS304/SS316L/1.4301/1.4404 |
|
シール材質: |
SIC/SIC/EPDM (標準、FDA 承認) |
|
最大。流れ： |
62m3/h / 395 GPM |
|
最大圧力: |
12bar/174PSI |
|
最大。回転数: |
1450rpm |
|
ローターのタイプ: |
2葉、3葉、蝶、信号蝶 |
| インストール | 周波数変換器と一緒に設置可能 |
| 周波数変換器 | オプション |
|
メカニカルシール： |
SIC/SiC/EPDM(標準) |
|
電圧： |
110V、220V、380V |
|
モーター： |
ABB、SEW、50hz/60hz |
|
表面処理： |
内側研磨、外側サンドブラスト |
|
利用可能な接続: |
クランプ、ねじ、突合せ溶接、フランジ |
|
入手可能な標準: |
DIN、SMS、3A、RJT、ISO/IDF |
|
運営： |
エレクトリック |
|
証明書： |
3A/54-02 (1580)、PED/97/23/EC、 |
|
適用範囲: |
乳製品、食品、飲料、薬局、化粧品など |
デザインと機能
1. 水平TUL、垂直TUR
2. ベアシャフト構造
3. ローター取付部の衛生設計
4. 衛生的なメカニカルシール、簡単な洗浄とメンテナンス
5. CIP洗浄とSIC滅菌に適用
6. 米国 3A 規格による
アプリケーション
このポンプは、食品加工、化粧品、製薬産業における粘性媒体および低粘性媒体の移送に使用されます。
原則
1. ローブが回転すると、一方のローブが他方のローブから離れるにつれてスーシトン側の空間が増加し、部分的な真空が発生し、流体がポンプ チャンバーに引き込まれます。
2. シャフトによって回転すると、各ローブが連続的に満たされ、流体が吐出側に移動します。ローブ間、およびローブとポンプ本体の壁の間に小さな隙間があるため、スペースが適切に満たされます。
3. ポンプ ハウジングは完全に満たされており、流体はローブの歯を通って流出し、空間の壁に押し付けられます。これはポンプの活性化に寄与します。
ポンプ入口と出口の接続
ポンプのモデルと重量
| PUMPモデル | 入力軸トルク(NM) | 最大アキシアルラジアル荷重(N) | 内径接続サイズ [んん] |
推奨される理論上の最大軟質粒子サイズ [んん] |
ベアポンプ重量[kg] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
ローブポンプ曲線
ローブポンプの図面
競争上の優位性
「DONJOYは、アジアの衛生ポンプとバルブの分野で米国の3A認証機関による9つの製品シリーズに合格した唯一の企業です。」
