起源の場所:
中国
ブランド名:
DONJOY
証明:
CE,3A,FDA
モデル番号:
TUL/TUR
私達に連絡しなさい

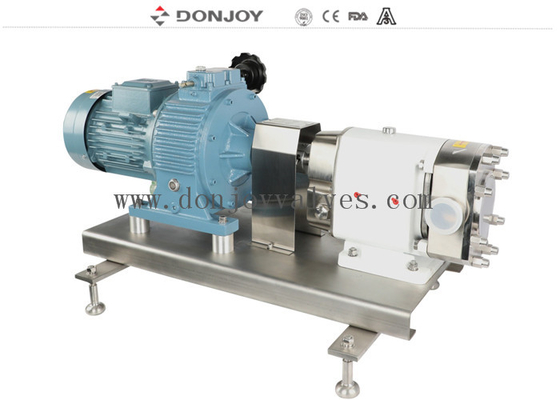

TUL-60機械マニュアルが付いている回転式丸い突出部ポンプは蜂蜜のためにモーターを搭載するモーターを調節する
技術的な特徴
A. Maualの無段変速機
B. Frequency Cnverterはモーター ギヤ ボックスを調節する
C. Fixedの速度の出力伝達
記述
選択
1.機械シール:SIC/SICE/EPDM、TC/TC、EPDM
2.単一のシール、二重機械シール
3.回転子:2つの許可の回転子、3つの許可の回転子、蝶回転子、単一の蝶回転子
4.ガスケット:FPM (Viton)、NBR、EPDM
5.フロント カバーrの外的なバイパスの安全弁
6.組み込みの安全弁
7.終り表面熱ジャケット
8.完全な熱ジャケット
9.縦TURシリーズ横のTULの
10.ドライブおよび苦境
11.ステンレス鋼のベースプレートのアセンブリ
12。関係:クランプ(DIN32676,3A、ISO)、Threaad (DIN、SMS、RJT、IDF)、バット溶接、フランジ
13。モーター タイプB5モーター頻度50HZ、60HZ
14。電圧(v) 220-240、360-400、420-460、630-690
指定
製品名: |
TUL-60機械マニュアルが付いている回転式丸い突出部ポンプは蜂蜜のためにモーターを搭載するモーターを調節する |
材料: |
SS304/SS316L/1.4301/1.4404 |
シール材料: |
SIC/SIC/EPDM (標準、FDAの承認) |
最高。 流れ: |
62m3/h/395のGPM |
Max.pressure: |
12bar/174PSI |
最高。 速度を上げなさい: |
1450のrmp |
回転子のタイプ: |
2葉、3葉、蝶、信号の蝶 |
取付け | 頻度コンバーターによって取付けることができる |
頻度コンバーター | 任意 |
機械シール: |
SIC/SiC/EPDM (標準) |
電圧: |
110V、220V、380V |
モーター: |
ABBは、50hz/60hz縫う |
表面処理: |
内部の磨かれたおよび砂吹きの外側 |
利用でき関係: |
クランプ、糸のバット溶接、フランジ |
利用でき標準: |
DIN、SMS、3A、RJT、ISO/IDF |
作動させる: |
折衷的 |
証明書: |
3A/54-02 (1580)、PED/97/23/EC、 |
適用規模: |
酪農場、食糧、飲料、薬学、化粧品、等 |
設計および特徴
1.横のTUL、Vetrical TUR
2.裸シャフトConsturction
3.回転子のattachementの衛生学の設計
4.衛生機械シール、容易なクリーニングおよびmaintenace
5. CIPのクリーニングおよびsic Sterlizationに応用
6.米国3Aの標準に従って
適用
このポンプは食品加工、化粧品および製薬産業の粘性、また低wiscous媒体の移動のための取り引きである。
主義
1。丸い突出部として1つの丸い突出部が別のものから遠のけられると同時に、increasese sucitonの側面のスペース回り、こうしてポンプ部屋に液体を引く部分的な真空を作成する。
2。それらがシャフトによって回ると同時に、各丸い突出部は連続的に満ちて、液体は配達側面に転置される。ローブとポンプ・ボディの丸い突出部と壁間の小さいギャップ スペースが正しく満ちていることを確認するため。
3。ポンプ ハウジングはスペースの壁に対してompletely丸い突出部の歯を通る流動脱出満ちて、強制される。貢献するかどれがポンプacitonに。
ポンプ回転子は選ぶ
ポンプINLET&OUTLET関係
ポンプ モデルおよび重量
ポンプ モデル | 入れられたシャフトのトルク(NM) | 最高の軸放射状の負荷(n) | 内部の直径の関係のサイズ [mm] |
推薦された最高の理論的で柔らかい粒度 [mm] |
裸ポンプ重量[kg] |
STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
TUL-55 | 123 | 1237 | 66 | 25 | 65 |
TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
TUL-125 | 416 | 2588 | 125 | 40 | 165 |
丸い突出部ポンプ カーブ
丸い突出部ポンプのデッサン
比較優位
「アジア衛生ポンプのアメリカ3A証明構成を9つの一連のプロダクトを渡し、弁が」。は守備につくDONJOY唯一の会社である
