316L Multiportの空気のダイヤフラム弁を溶接するDN80

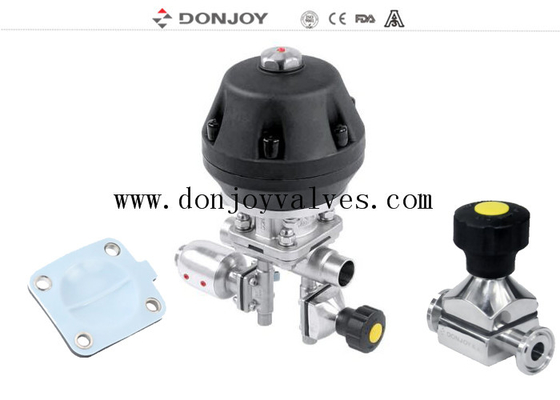

Multiportのサンプル弁が付いている空気のダイヤフラム弁

指定


記述
ダイヤフラム弁のさまざまな構成
1.     Pisitioner/プロセス コントローラー（IL-TOP）が付いているDidaphragm弁

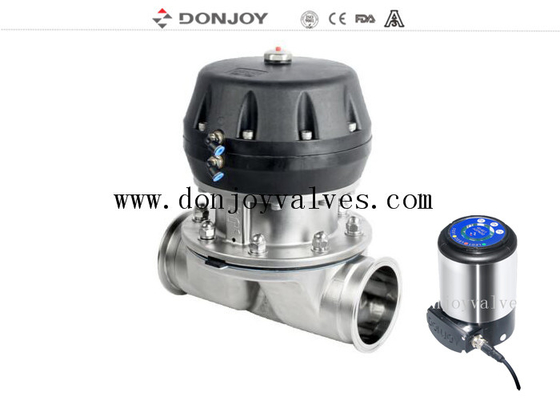

2.     制御装置が付いているダイヤフラム弁（Cトップの）
3.     弁の位置の調整装置
4.     位置センサー モジュール
5.     プラスチック ハンドル
6.     ステンレス鋼のハンドル
7.     Stianlessの鋼鉄acutor
8.     電気ダイヤフラム弁
9.     プラスチックAcutor
10.  ボディ:/鍛造材投げること


運営原則

1. ダイヤフラム ボディ シール、また座席シールを提供するため。道、従って無菌プロセス外の環境へのために適したそれはない

2. 弁が閉鎖しているときダイヤフラムを支える圧力パッドはボディの密封の表面の方に動く。圧力プレートが動くときダイヤフラムはボディ ボディを通した流れ道のこうして閉鎖の中心の座席区域に曲り、強制される。

3. 圧力プレートへのボディの内側関係はダイヤフラムの圧縮に防ぐ

4. 弁は電磁弁の手操作そして空気の操作制御上のどれである場合もある

ダイヤフラム弁のCetificate

1.All合成樹脂および添加物はFDAの証明に従うある。

2.Material化学成分、物理的性質および製造工程は文書化される。

3.3-a一貫性証明

4.CE-PED/97/23/EC

5.EN 10204-3.1

弁のダイヤフラム

1. それが熱周期、冷たい周期、または蒸気の消毒システムであるかどうか、EPDM+PTFEの（付着力の）ダイヤフラムのタブレットに高い化学抵抗、安定性が高く、よいflexibity、長い生命、高いシーリング、コード退化が、温度の変動の優秀な性能によってもたらされなくてない。

Sepcification:1-3」、DN20-DN80

温度:- 120degreeへの20

2. EPDM+PTFEは（分かれる）できるダイヤフラムの許容およびダイヤフラムの耐用年数をprolingを減らす

Sepcification:1-4」、DN20-DN100

温度:- 150degreeへの20

3単一のシール（EPDM/SILICONE/FPM）はステンレス鋼のボルトで、ゴム製 ダイヤフラム機械特性、そして圧力および温度のhaseのよりよいゴムおよび金属の結束を一緒に保障するために堅くなる繊維を補強する高いシールの安定性のダイヤフラムを高めるために加硫させた繊維の層の層を、埋め込んだ。従ってそれは真空の環境の使用のために適している。

Sepcification:1-4」、DN20-DN100

温度:- 120degreeへの10

4. 小型タイプ ダイヤフラムのガスケット（EPDMのシリコーン、FPM、EPDM+PTFE）

Sepcification:1/4" - 3/4"、DN6-DN15

温度:- 150degreeへの20

表面処理:

1.For機械磨かれた:内部Ra<0.5μm、外で:砂を吹き付ける1-4から」磨かれるミラーとの下の1"

弁のconbination

GMP弁:給水所の縦の管の道の高く純粋な水か効果的に管ラインdeadlegを減らすことができる他の配分組織で主に使用されて。立て向き姿勢に置かれる弁の1つは輸出細菌の育成またはプロセス十字の伝染のサンプル口時開いたvealveではない

SAP弁:横のパイプ・ライン・システムで主に使用されて、ホスト弁は水平姿勢に置き、ホスト弁の水路の最も低い排出ポイントのある特定のself-emptying角度、そして通路を維持する。

操作:
