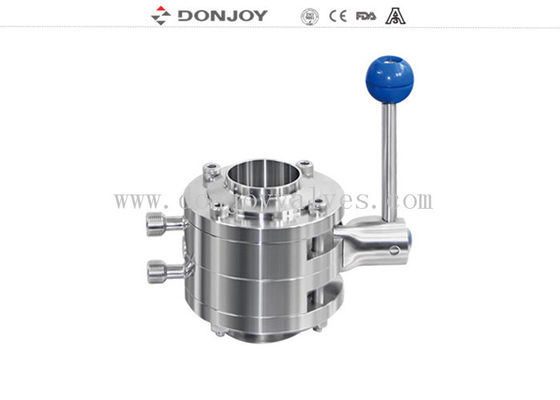

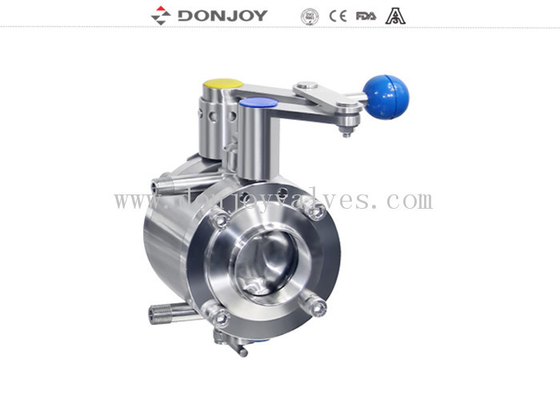

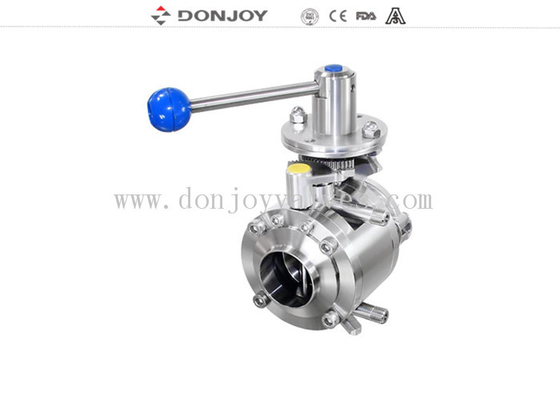

DONJOY 自家醸造用エコノミーステンレスサニタリーミックスプルーフバタフライバルブB型
技術仕様:
1 バルブ 2 シール保護
メディアの汚染を防ぐために漏れを排出することができます
バルブキャビティはCIP洗浄可能
目に見える漏れ
最大圧力: 10Bar (DN25-DN100)、8Bar (DN125-DN150)、5Bar (DN200-DN300)
作業温度: -10C° から +130 度 (EPDM)
サイズ:DN25 - DN100、1" - 4"
操作: 空気圧/手動交換可能
コントロールボックス：C-TOP
シール:EPDM (標準) FPM/SILICON/NBR,FDA177.2600
仕様:
|
商品名： |
溶接用手動ミックスプルーフバタフライバルブB型 |
|
バルブ本体の材質: |
SS304/316L |
|
シール材質: |
EPDM（標準） FPM/SILICON/NBR、FDA177.2600 |
|
最大使用圧力: |
10Bar |
|
Max.Working 温度: |
120℃ |
|
利用可能なサイズ: |
DN25-DN100、1"-4" |
|
利用可能な接続: |
クランプ/溶接/ねじ/特殊接続 |
|
利用可能な標準: |
3A/DIN/SMS/RJT/ISO/IDF |
|
運営: |
手動、空気圧、電気 |
|
アプリケーションの処理: |
2 ポジション ハンドル、3 ポジション ハンドル、4 ポジション プル ハンドル、マルチポジション プラスチック ハンドルおよびマルチポジションステンレスハンドル |
|
コントロール： |
スマートバルブポジショナー / C-TOP制御 / 位置センサー |
|
証明書： |
3A/54-02 (1580)、PED/97/23/EC、FDA.177.2600、ISO |
|
適用範囲: |
乳製品、食品、飲料、薬局、化粧品など |
|
プラスチック マルチ ポジション ハンドルのモデル: |
番号。VSB04 / NO.VSB06 / NO.VSB08 |
|
ハンドルの取り付け: |
バルブの片側 |
動作原理
1.バタフライバルブは、アクチュエータを介して自動的に、またはハンドルで手動で操作できます
2.ハンドルは、開位置または閉位置でバルブをブロックします。確かに、他の位置が利用可能です
3.アクチュエータは、バタフライバルブを制御するために、軸方向の動きのピストンを90度に押し込みます。
デザインと機能
応用
媒体を分離するためのプロセス要素としてのミックスプルーフ バタフライ バルブは、さまざまな用途に適しています。
1 CIP メディアを分離するための CIP システムで
2. フラッシュアウト工程で
3. 水管理において
4. メディアを分離するためのパイプセクションシャットオフバルブとして
5. CIP/ガス管理 (醸造所)
6.製品/CIPを分離するための貯蔵タンクで
7. バルブマトリックスの CIP リターンバルブとして
8. 好ましくは、懸濁物質/粒子を含まない液体および気体媒体に適しています。
繋がり
クランプ、溶接、ねじ込みなど
パッケージの詳細
各バルブのバブルパック。
外のパッキングはカートンまたは合板ケースです。
または顧客の要求に従って。
配達の詳細
通常、T/T 頭金を受け取ってから 20 日以内。
作動トルク(NM)
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5インチ |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
さまざまなハンドル:
1.プルハンドル
2.マルチポジションハンドル（ブループラスチック）
3.マルチポジションハンドル（ステンレス鋼）ロック可能
|
サイズ |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5～1.5インチ |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5～3インチ |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5～4インチ |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5～6インチ |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8～12インチ |
284 |
30.2 |
14 |
|
サイズ |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5～1.5インチ |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2インチ～3インチ |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5～4インチ |
164 |
22.2 |
11 |
|
サイズ |
L1 |
L2 |
B |
|
|
|
DN10-DN40 |
0.5～1.5インチ |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2インチ～3インチ |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5～4インチ |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5インチ～6インチ |
166 |
30.2 |
14 |
