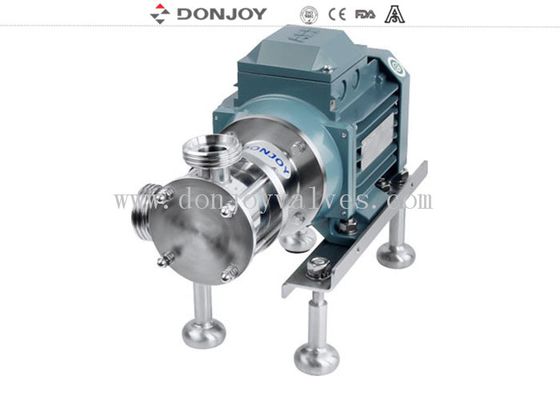

トラック自吸式 RX EPDM フレキシブルインペラーポンプ

RXフレキシブルEPDMインペラーポンプ、自吸機能付き、トラックでの使用に最適

説明

RXフレキシブルインペラーポンプ

時計回りおよび反時計回りの回転が可能です。

ポンプ入口よりも液面が低い場合でも、液体を抽出して移送できます。最大5M

このポンプは、低粘度および高粘度の媒体を輸送および移送するように設計されており、粒子またはガスを含む材料

仕様

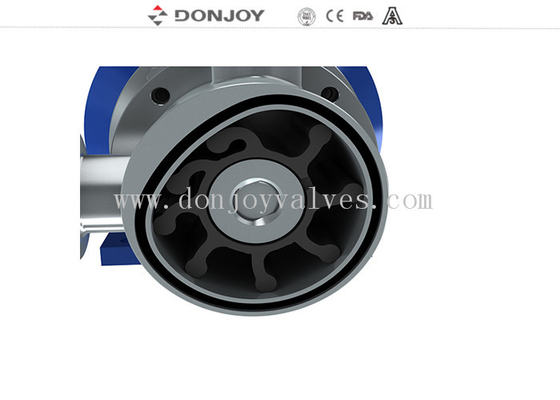

動作原理

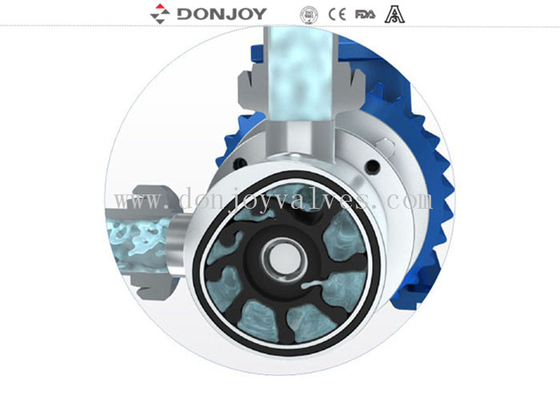

1. ポンプ入口では、ポンプステーターの内部偏心構造により、容積が増加すると、フレキシブルインペラーの羽根間に部分的な真空が形成されます。その結果形成された吸引力により、液体がポンプ室に吸い込まれます。

2. 回転するインペラーは、液体を入口から出口に運びます。この段階では、羽根間の空間は実際に一定に保たれています。羽根間の隙間により、大きな固形粒子がポンプを通過し、液体に損傷を与えることなく通過できます。

3. インペラーは、ポンプステーターの偏心した内面の平らな部分に接触します。インペラーが曲がると、羽根間の容積はポンプから連続的かつ均等に減少します。

高度な設計、シンプルな構造

メンテナンスは簡単で経済的です。ポンプカバーは4つのロッキングナットで固定されています。ポンプのインペラーとシャフトシールのメンテナンスを行う場合は、ナットを外すだけで済みます。

メカニカルシール:

シングルメカニカルシールを採用し、シール面はカーボンメタルセラミックスで、耐用年数が長くなっています。食品衛生用途では、メカニカルシールは簡単に洗浄でき、液体による堆積物が形成される可能性のある溝を避けるように設計されています。

液体輸送のための柔軟なソリューション

1. Donjoyは、フレキシブルインペラーポンプの改善に取り組んでいます。RXポンプの適用範囲は、耐圧性の向上、ポンプ本体とシャフトシールの革新的な設計、および新しいインペラー材料の適用により拡大されています。

2. 優れた自吸機能：フレキシブルインペラーポンプは、操作が簡単で、6メートルに達する優れた自吸機能を備えた容積式ポンプです。

3. 適度なポンピング：RXポンプのポンピング効果は非常に安定しており、適度であり、媒体が泡立てられたり損傷したりすることはありません。高脂肪バターファット、大きなベリー、さらには桃の半分サイズのような壊れやすい媒体であっても、損傷することなくポンプを通過できます。一方、当社のRXポンプは、脈動なしで完全に動作することが保証されています。また、ポンプ速度を調整することにより、定量ポンプとしても使用できます。

4. 簡単な操作、低いメンテナンスコスト：空気圧ダイヤフラムポンプや可変容積ポンプなどの他の一般的な自吸ポンプと比較して、RXポンプの運転コストは低く、メンテナンスはより簡単で、ダウンタイムは短く、標準のレンチを使用してフロントカバーを分解するだけで、フレキシブルインペラーポンプのメンテナンスを行うことができ、さらに重要なことに、配管システムからポンプを取り外す必要はありません。

RXの衛生用途

食品および乳製品の加工において、衛生は最も重要です。RXは、研磨されたステンレス鋼と食品または牛乳グレードのインペラーで設計されており、厳格な衛生要件を満たしています。ステンレス鋼製の衛生RXは清掃が簡単で、液体の堆積を引き起こさない溝のないシャフトシールを使用しており、使用されているインペラー材料はテストおよび承認されており、FDA規制に準拠していることが認定されています。ポンプによる配送に適した代表的な製品には、牛乳、脱脂乳、クリーム、カード、ヨーグルト、ホエー、塊、シロップ、調味料、ゼラチン、蜂蜜、ジャム、軟膏、缶詰食品、飲料、ワイン、ビール、フルーツジュース、スパイスなどがあります。

RXの産業用途

RXフレキシブルインペラーポンプは、衛生要件のない状況にも適用できますが、それでも主なステンレス鋼ポンプとして使用されます。RXステンレス鋼ポンプは、酸性液体、粘土、コンクリート添加剤、洗剤、染料、フィルム処理化学薬品、インクの輸送に特に適しており、廃水処理化粧品もこのタイプのポンプで頻繁にポンプで送られ、石鹸、シャンプー、洗剤、保湿剤などの製品が含まれます。

選択表

図面

接続方法

流量と揚程
